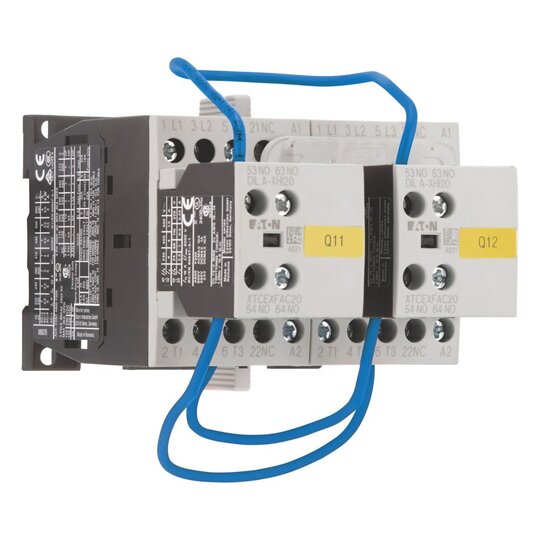

EATON DIULM12/21(24VDC) Wendeschütz 3kW/400VDC 107023
1 Stück

Listenpreis
Art.-Nr.
2712963
EAN
4015081067916
Hersteller-Nr.
107023
DEHA.-Nr.
2472714
eClass.-Nr.
27371009
Herstellerlink
Wunsch-Suchbegriff
Funktion Wendeschütz
Tragschienenmontage möglich false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 6
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Betriebsspannung bei DC 0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 12 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW
Bemessungsbetriebsleistung NEMA 7,4 kW
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Wechsler 0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Breite 90 mm
Höhe 68 mm
Tiefe 117 mm

Wendeschützkombination, Applikation: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: Wendekombinationen DIUL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
