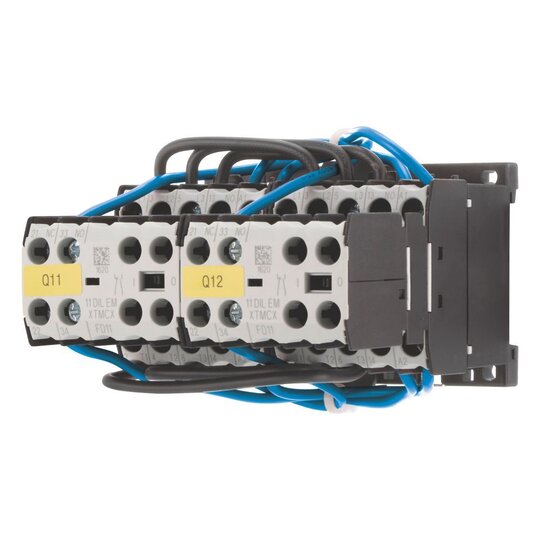

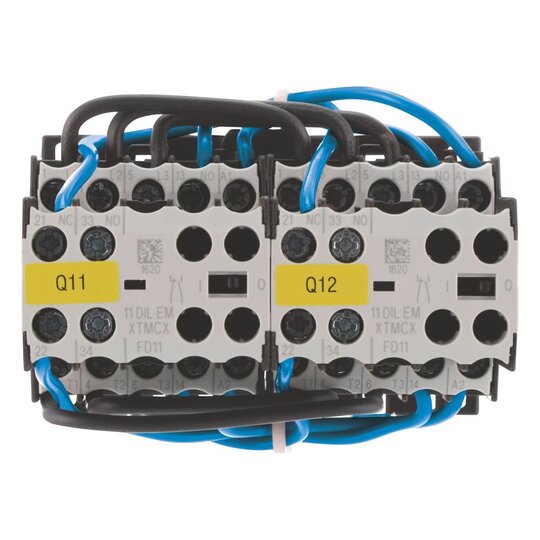

EATON DIULEM/21/MV-G(24VDC) Wendeschütz 4kW/400VDC 214655
1 Stück

Listenpreis
Art.-Nr.
2712935
EAN
4015082146559
Hersteller-Nr.
214655
DEHA.-Nr.
2472803
eClass.-Nr.
27371009
Herstellerlink
Wunsch-Suchbegriff
Funktion Wendeschütz
Tragschienenmontage möglich false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 6
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Betriebsspannung bei DC 0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 9 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungsbetriebsleistung NEMA 3,7 kW
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Wechsler 0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Breite 90 mm
Höhe 61 mm
Tiefe 94 mm

Wendeschützkombination, Applikation: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: Wendekombinationen DIUL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
