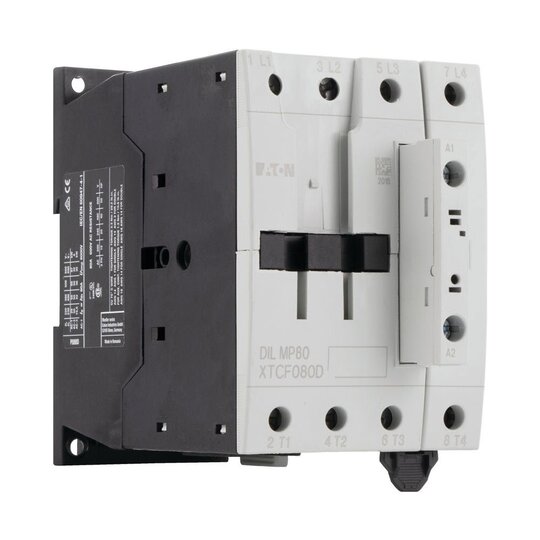

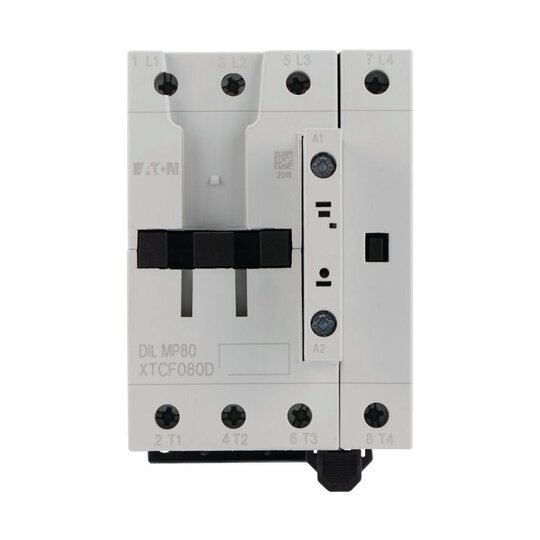

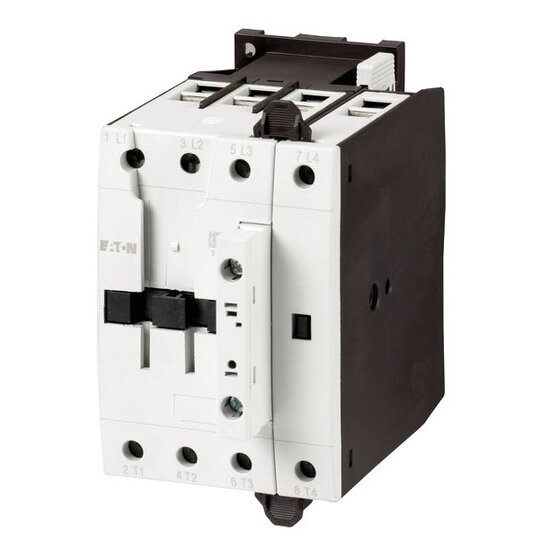

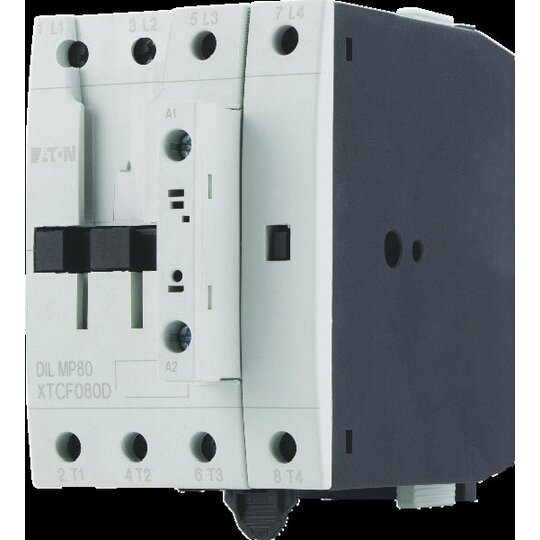

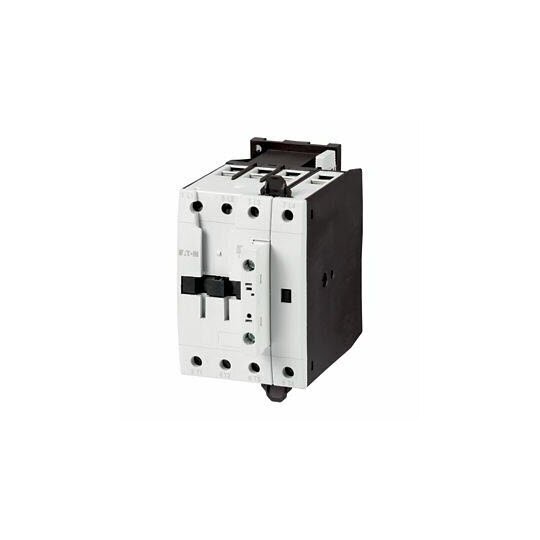

EATON DILMP80(24V50/60Hz) Leistungs- Schütz 80A/AC-1 AC 4p 109886
1 Stück

Listenpreis
Art.-Nr.
2713017
EAN
4015081094523
Hersteller-Nr.
109886
DEHA.-Nr.
2746187
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 40 A
Bemessungsbetriebsleistung bei AC-4, 400 V 20 kW
Bemessungsbetriebsleistung NEMA 29,8 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4

Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 50 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 80 A, gekapselt: Ith= 64 A, konventioneller thermischer Strom 1-polig offen: Ith= 207 A, gekapselt: Ith= 186 A, 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
