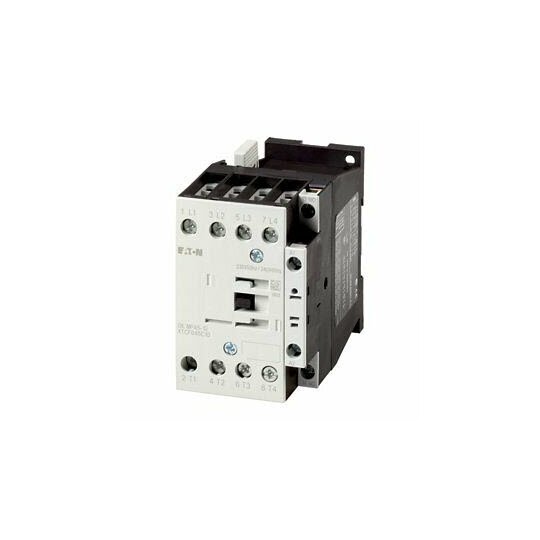

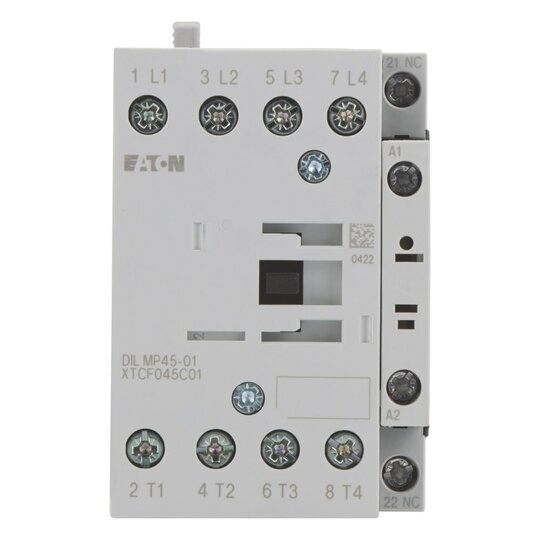

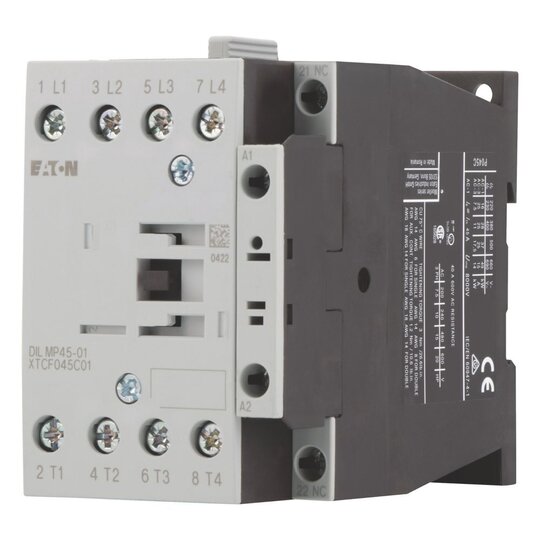

EATON DILMP45-01(230V50Hz 240V60Hz)
Leistungsschütz 45A/AC-1 AC 4p 118914
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2713049
- EAN
- 4015081170418
- Hersteller-Nr.
- 118914
- DEHA.-Nr.
- 2990094
- eClass.-Nr.
- 27371003
- Herstellerlink
- Wunsch-Suchbegriff
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 - 240 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 15 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 7 kW |
| Bemessungsbetriebsleistung NEMA | 11 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | false |
| Breite | 58 mm |
| Höhe | 85 mm |
| Tiefe | 97 mm |
Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 25 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, konventioneller thermischer Strom 1-polig offen: Ith= 117 A, gekapselt: Ith= 105 A, 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
