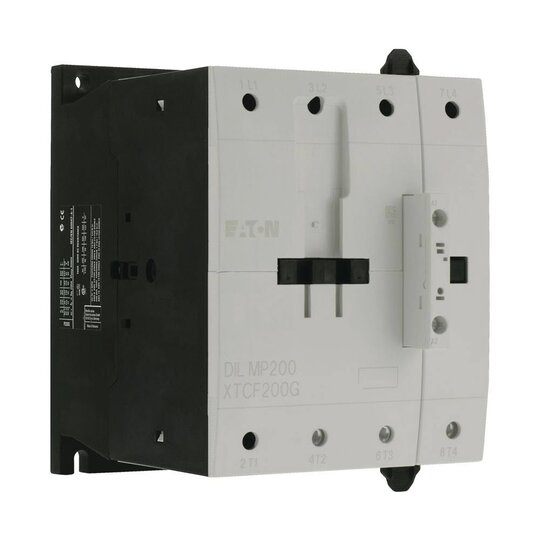

EATON DILMP200(RDC24) Leistungsschütz 200A/AC-1 DC 4p 109930
Hersteller-Nr. 109930 155737
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2712749
- EAN
- 4015081094967
- DEHA.-Nr.
- 2746429
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 27 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 230 - 690 V |
| Betriebsspannung bei AC 60 Hz | 230 - 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 115 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 55 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 136 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 75 kW |
| Bemessungsbetriebsleistung NEMA | 93 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | false |
| Breite | 122 mm |
| Höhe | 170 mm |
| Tiefe | 160 mm |
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 115 A, konventioneller thermischer Strom, 3-polig, 50û60 Hz offen bei 40 °C: Ith =Ie= 200 A, gekapselt: Ith= 160 A, konventioneller thermischer Strom, 1-polig offen: Ith= 516 A, gekapselt: Ith= 464 A, 220 V 230 V: P= 37 kW, 380 V 400 V: P= 55 kW, 660 V 690 V: P = 90 kW
