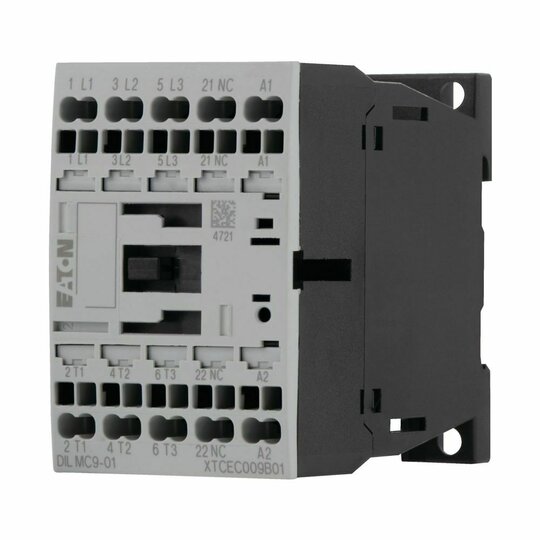

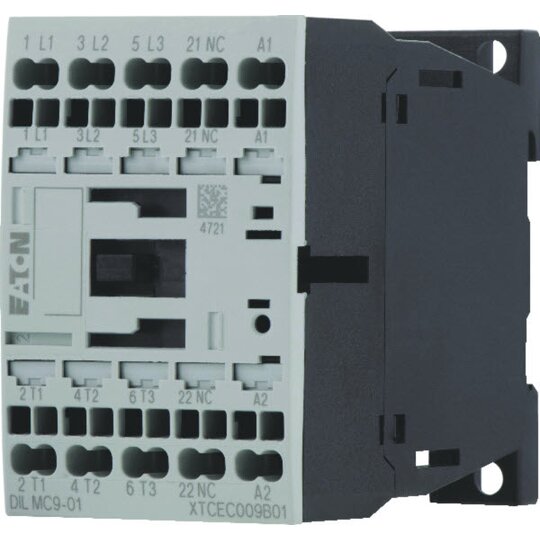

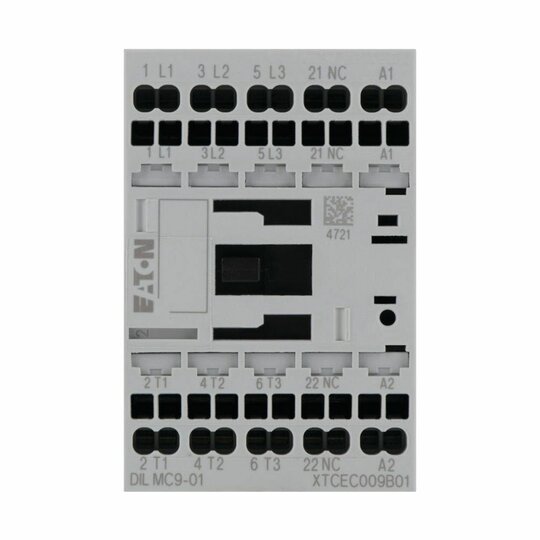

EATON DILMC9-01(24VDC)-GVP Leistungs- Schütz 4kW/400VDC 107042
84 Stück

Listenpreis
Art.-Nr.
2713020
EAN
4015081068104
Hersteller-Nr.
107042
DEHA.-Nr.
2745064
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6 A
Bemessungsbetriebsleistung bei AC-4, 400 V 2,5 kW
Bemessungsbetriebsleistung NEMA 3,7 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 1
Anschlussart Hauptstromkreis Federzuganschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILA-XHIC(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Hilfsstrom-, Spulen- und Hauptstromanschlüsse in Federzuganschlusstechnik., Integrierte Varistor-Schutzbeschaltung., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung

Deeplink Produktseite

Download (Stand: 09.12.2022)
