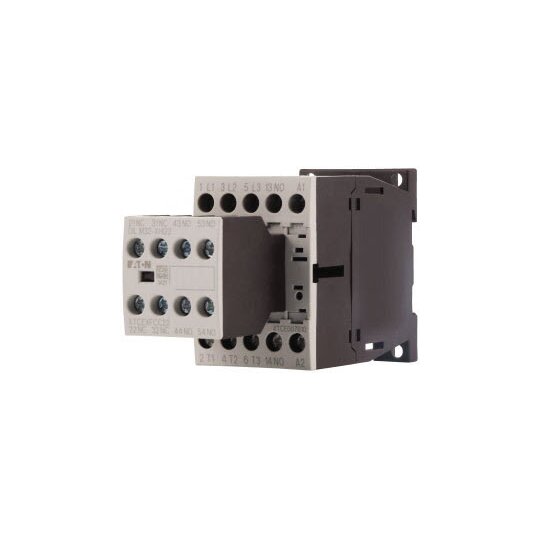

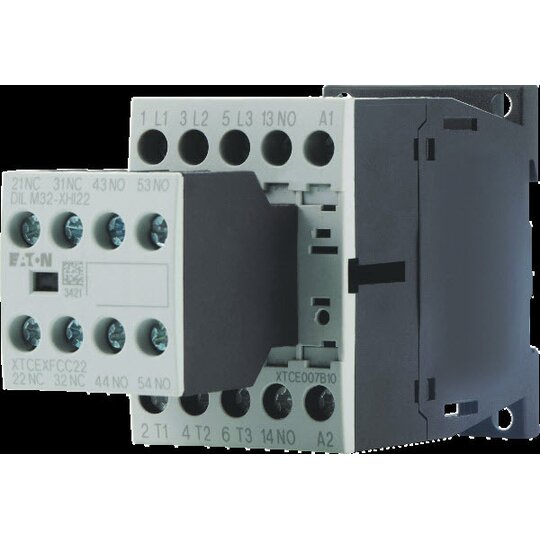

EATON DILM7-32(24VDC) Leistungsschütz 3kW/400VDC 276670
1 Stück

Listenpreis
Art.-Nr.
2710404
EAN
4015082766702
Hersteller-Nr.
276670
DEHA.-Nr.
0048980
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 7 A
Bemessungsbetriebsleistung bei AC-3, 400 V 3 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 5 A
Bemessungsbetriebsleistung bei AC-4, 400 V 2,2 kW
Bemessungsbetriebsleistung NEMA 2,2 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Öffner 2
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, Kontaktbestückung S = Schließer: 3 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Mit Mirror-Kontakt., Stromart AC/DC: Gleichstrombetätigung

Art.-Nr.
2717460
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 25 ein
Art.-Nr.
2715746
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
seitlich Anbau 115948
Eaton
Art.-Nr.
2729968
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
seitlich Anbau 115949
Eaton
Art.-Nr.
2723692
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

Deeplink Produktseite

Download (Stand: 22.05.2022)
