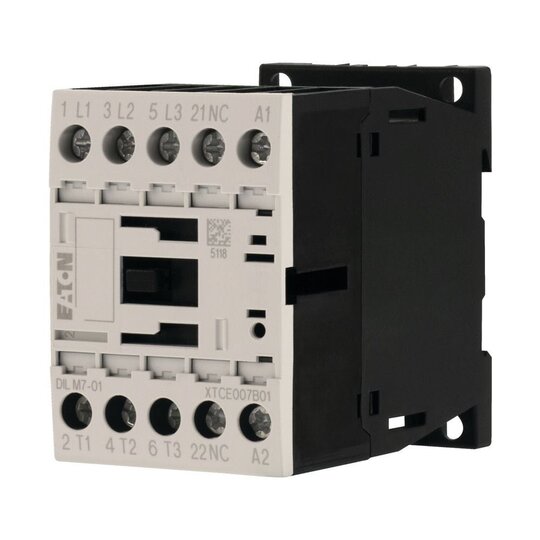

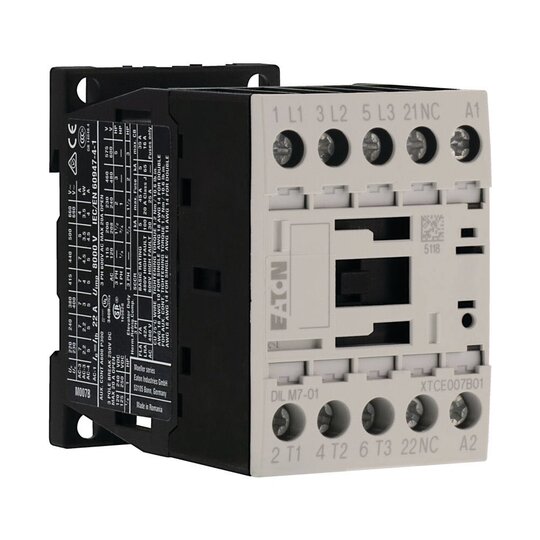

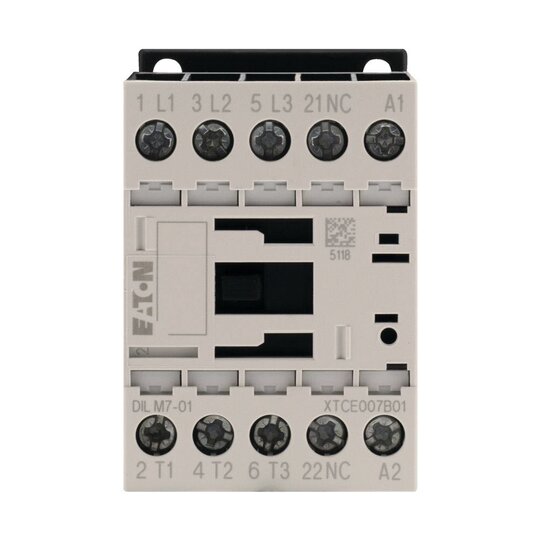

EATON DILM7-01(24V50/60Hz) Leistungs- Schütz 3kW/400VAC 276589
1 Stück

Listenpreis
Art.-Nr.
2712884
EAN
4015082765897
Hersteller-Nr.
276589
DEHA.-Nr.
0042846
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 7 A
Bemessungsbetriebsleistung bei AC-3, 400 V 3 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 5 A
Bemessungsbetriebsleistung bei AC-4, 400 V 2,2 kW
Bemessungsbetriebsleistung NEMA 2,2 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 1
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
