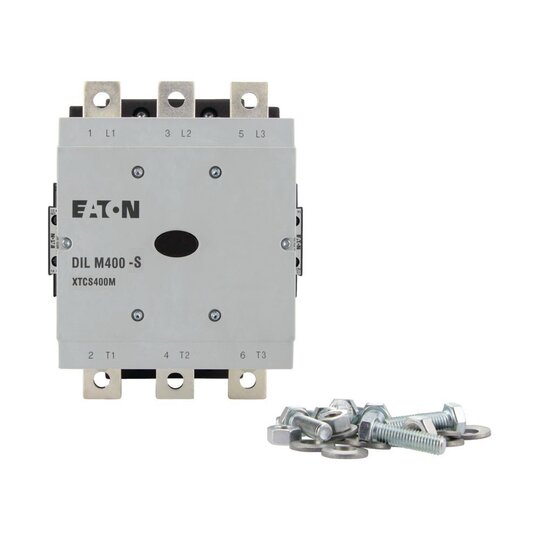

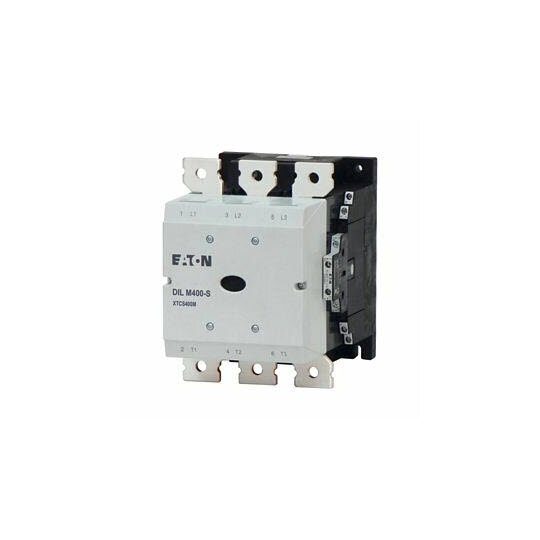

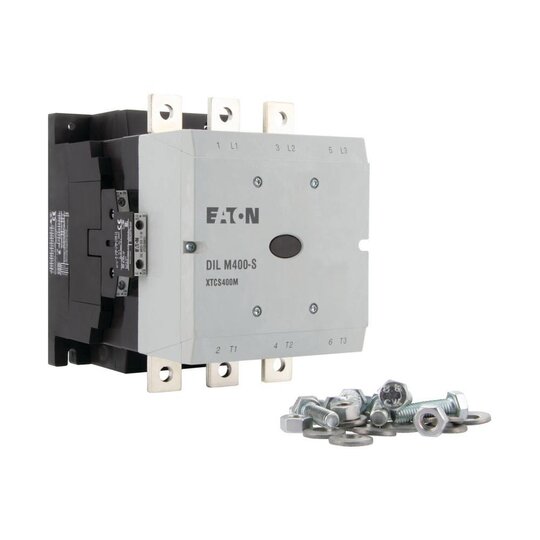

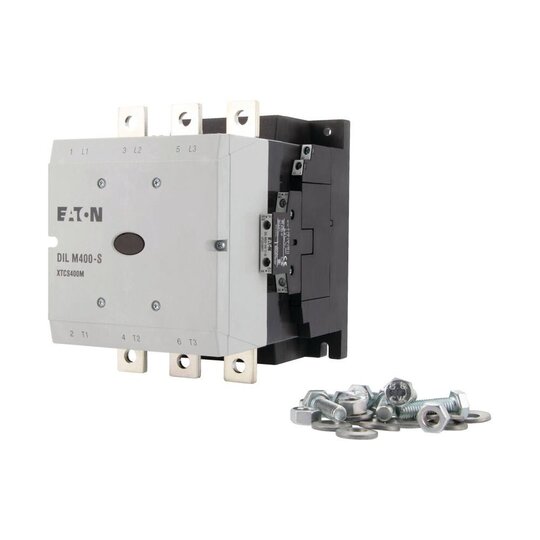

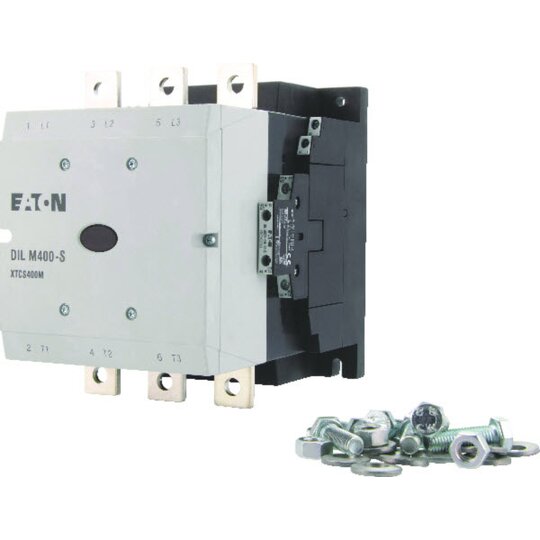

EATON DILM400-S/22(110-120V50/60Hz) Leistungsschütz 200kW/400VAC3 274195
1 Stück

Listenpreis
Art.-Nr.
2712724
EAN
4015082741952
Hersteller-Nr.
274195
DEHA.-Nr.
0296077
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 120 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 120 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 612 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 400 A
Bemessungsbetriebsleistung bei AC-3, 400 V 200 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 296 A
Bemessungsbetriebsleistung bei AC-4, 400 V 160 kW
Bemessungsbetriebsleistung NEMA 223 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Anschlussart Hauptstromkreis Schienenanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 400 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 612 A, gekapselt: Ith= 450 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 1250 A, gekapselt: Ith= 1125 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 125 kW, 380 V 400 V: P= 212 kW, 660 V 690 V: P= 300 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 92 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 240 kW, kombinierbar mit Hilfsschalter: DILM820-XHIà, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechselstrombetätigung
