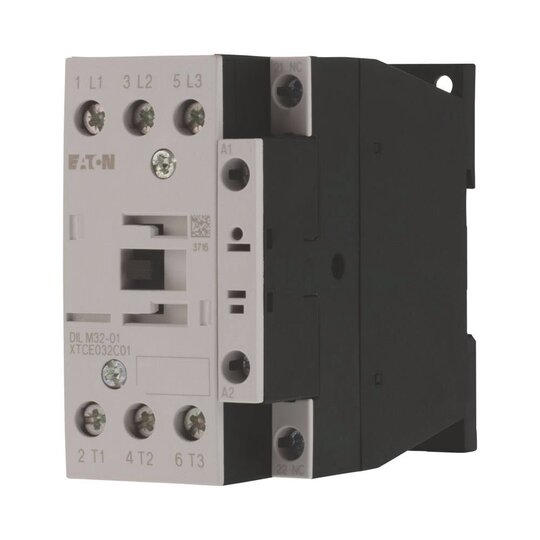

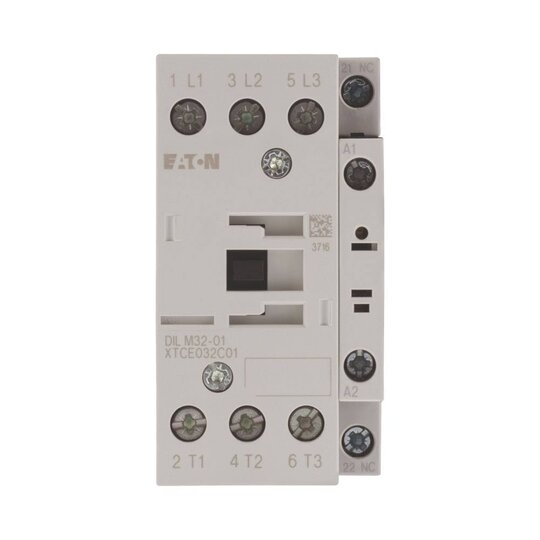

EATON DILM32-01(RDC240) Leistungsschütz 15kW/400VDC 277309
1 Stück

Listenpreis
Art.-Nr.
2712832
EAN
4015082773090
Hersteller-Nr.
277309
DEHA.-Nr.
0295092
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 200 - 240 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 15 A
Bemessungsbetriebsleistung bei AC-4, 400 V 7 kW
Bemessungsbetriebsleistung NEMA 14,9 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 1
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
