Bemessungssteuerspeisespannung Us bei AC 50 Hz | 190 - 240 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 190 - 240 V |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 225 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 170 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 65 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 33 kW |
Bemessungsbetriebsleistung NEMA | 93 kW |
Geeignet für Reiheneinbau | false |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Öffner | 0 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |

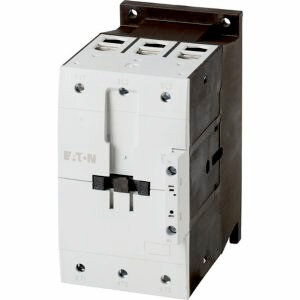

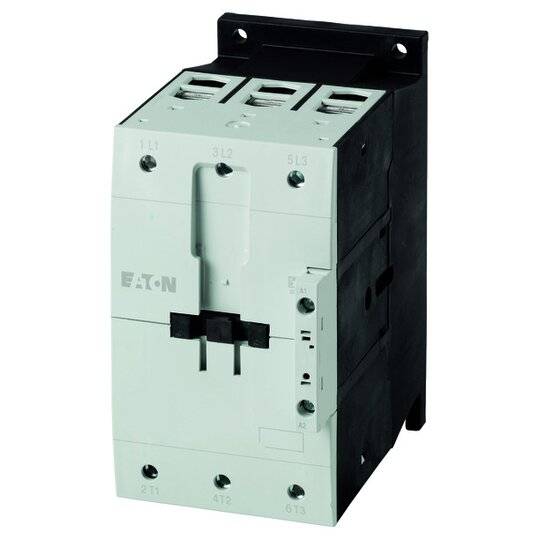

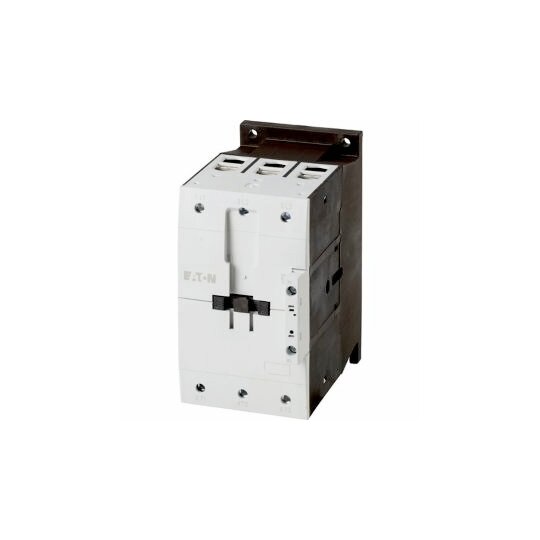

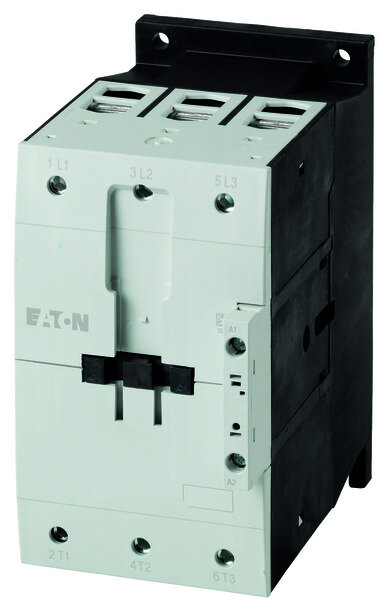

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 170 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 225 A, gekapselt: Ith= 166 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 460 A, gekapselt: Ith= 415 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 52 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 96 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Elektrische Lebensdauer beachten., Stromart AC/DC: Wechselstrombetätigung
