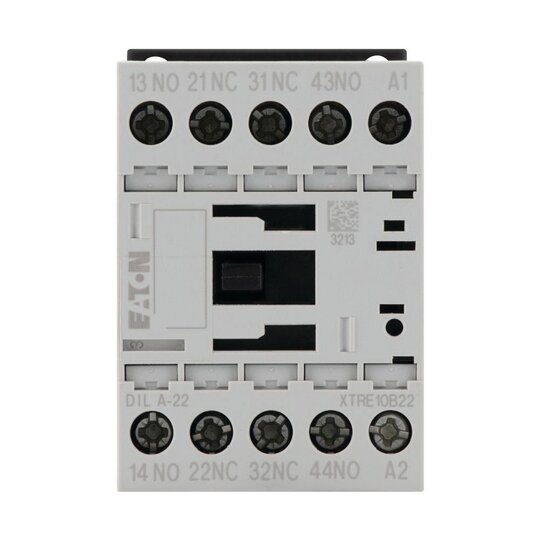

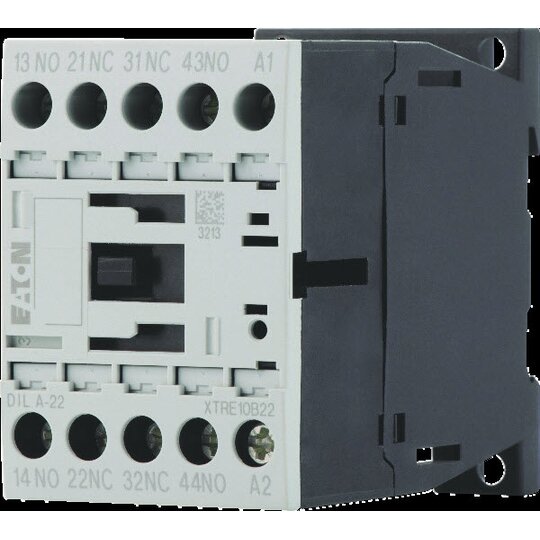

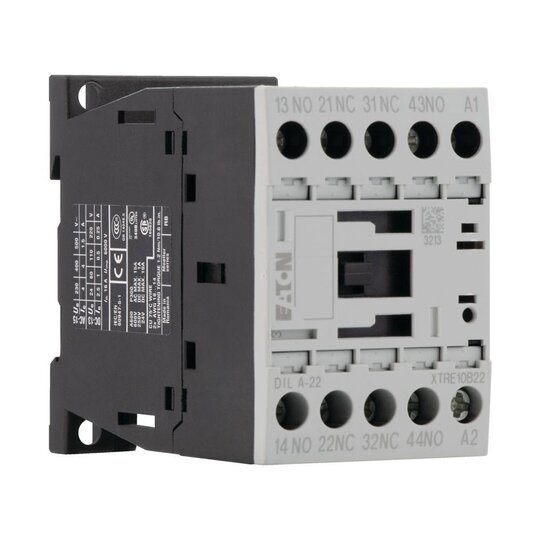

EATON DILA-22(42V50/60Hz) Hilfsschütz 2S/2Ö AC 276404
1 Stück

Listenpreis
Art.-Nr.
2722398
EAN
4015082764043
Hersteller-Nr.
276404
DEHA.-Nr.
0041789
eClass.-Nr.
27371001
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 42 - 42 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 42 - 42 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom 16 A
Bemessungsbetriebsstrom Ie, 400 V 4 A
Montageart Schraube
Mit LED-Anzeige false
Handbedienung false
Schnittstelle false
Anzahl der Hilfskontakte als Öffner 2
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner, verzögert schaltend 0
Anzahl der Hilfskontakte als Schließer, voreilend 0
Anzahl der Hilfskontakte als Wechsler 0
Betriebsspannung bei AC 50 Hz 17 - 500 V
Betriebsspannung bei AC 60 Hz 17 - 500 V
Betriebsspannung bei DC 24 - 220 V
Spannungsart der Betriebsspannung AC/DC
Bemessungsschaltstrom 16 A
Anschlussart Hilfsstromkreis Schraubanschluss
Breite 45 mm
Höhe 68 mm
Tiefe 75 mm

Hilfsschütz, Sortiment: Hilfsschütze DILA, Applikation: Hilfsschütz, Beschreibung: Grundgeräte mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 22E, kombinierbar mit Hilfsschalterbaustein: DILA-XHI(V)à, Betätigungsspannung: 42 V 50/60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
