| Anzahl der Phasen |
4 |
| Polzahl |
4 |
| Geeignet für Anzahl Geräte |
9 |
| Teilungsmaß |
27 mm |
| Querschnitt |
16 qmm |
| Länge |
965 mm |
| Zuschneidbar |
true |
| Breite in Teilungseinheiten |
36 |
| Bemessungsdauerstrom Iu |
80 A |
| Ausführung des elektrischen Anschlusses |
Stift |
| Isoliert |
true |
| Bemessungsstoßspannung |
4,5 kV |
| Bedingter Bemessungskurzschlussstrom Iq |
15 kA |
| Max. Bemessungsbetriebsspannung Ue |
500 V |
| Bemessungskurzzeitstromfestigkeit Icw |
15 kA |
| Geeignet für Geräte mit N-Leiter |
true |
| Geeignet für Geräte mit Hilfsschalter |
false |
| Farbe |
grau |

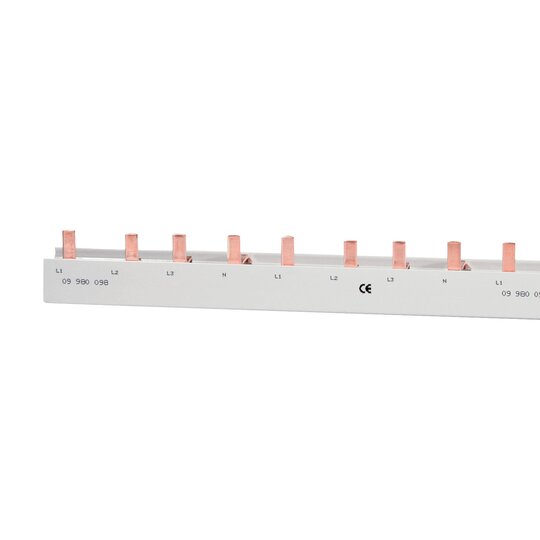

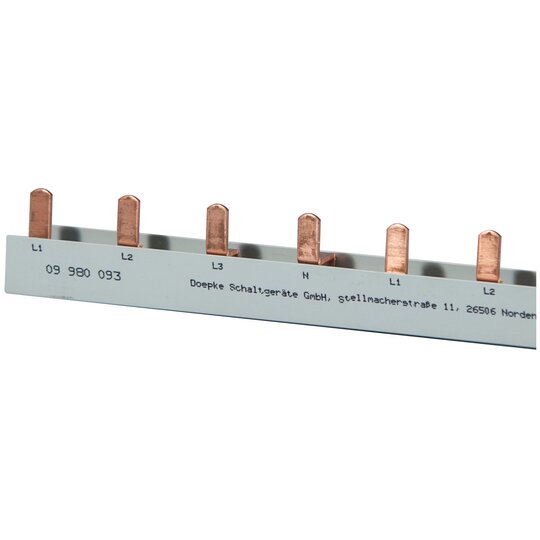

D0-Sammelschiene ablängbar für D0-Lasttrenner Tytan und Coron Ausführung Anschluss: Stift Breite in Teilungseinheiten: 36 Phasenanordnung: L1, L2, L3, N Querschnitt Schiene: 16 mm² Teilungsmaß Schiene: 27 Länge: 965 mm Bemessungsspannung AC: 500 V Bemessungsstrom AC (typ.): 80 A N-Leiter vorhanden Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: B S039-4-16/080 D0 Bestellnummer: 09980093 gewähltes Fabrikat/Typ: ___________/___________forderlich. Eigenschaften: einsetzbar zur Verbindung von D0-Lasttrennern der Baureihen Tytan und Coron 2, große Variantenvielfalt, hohe Zeitersparnis bei der Verdrahtung, Gesamtlänge ca. 1000 mm, ablängbar, Isolierung der offenen Enden durch optionale Endkappen 'EK' empfohlen, Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit Tytan und Coron 2 in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt.'n with Tytan and Coron 2 in power supplies to residential and purpose-built buildings as well as to industrial facilities.
