| Anzahl der Phasen |
1 |
| Polzahl |
1 |
| Geeignet für Anzahl Geräte |
36 |
| Teilungsmaß |
27 mm |
| Querschnitt |
25 qmm |
| Länge |
990 mm |
| Zuschneidbar |
true |
| Breite in Teilungseinheiten |
37 |
| Bemessungsdauerstrom Iu |
100 A |
| Ausführung des elektrischen Anschlusses |
Gabel |
| Isoliert |
true |
| Bemessungsstoßspannung |
4,5 kV |
| Bedingter Bemessungskurzschlussstrom Iq |
15 kA |
| Max. Bemessungsbetriebsspannung Ue |
500 V |
| Bemessungskurzzeitstromfestigkeit Icw |
15 kA |
| Geeignet für Geräte mit N-Leiter |
false |
| Geeignet für Geräte mit Hilfsschalter |
false |
| Farbe |
grau |

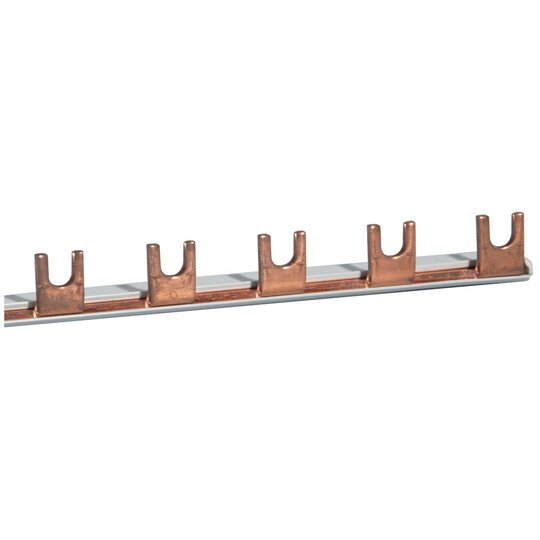

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell. gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die ablängbaren Sammelschienen in Stegbauform eignen sich für die versorgungsseitige Verbindung von D0-Lasttrennern der Typen Tytan II und Coron 2. Sie sind in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung mit verschiedenen Leitungsquerschnitten erhältlich. Berührungsschutz durch Endkappen der Baureihe EK erforderlich. Eigenschaften: einsetzbar zur Verbindung von D0-Lasttrennern der Baureihen Tytan und Coron 2, große Variantenvielfalt, hohe Zeitersparnis bei der Verdrahtung, Gesamtlänge ca. 1000 mm, ablängbar, Isolierung der offenen Enden durch optionale Endkappen 'EK' empfohlen, Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit Tytan und Coron 2 in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt.'n with Tytan and Coron 2 in power supplies to residential and purpose-built buildings as well as to industrial facilities.
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
doepke_09980143_dbl_de.pdf
Produktdatenblatt
|
doepke_declaration_rohs_ml.pdf
RoHS-Erklärung
|
|
|
|
|
