Beschreibung

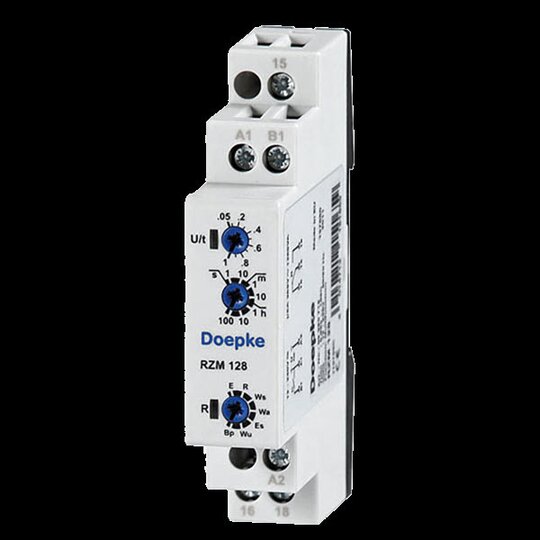

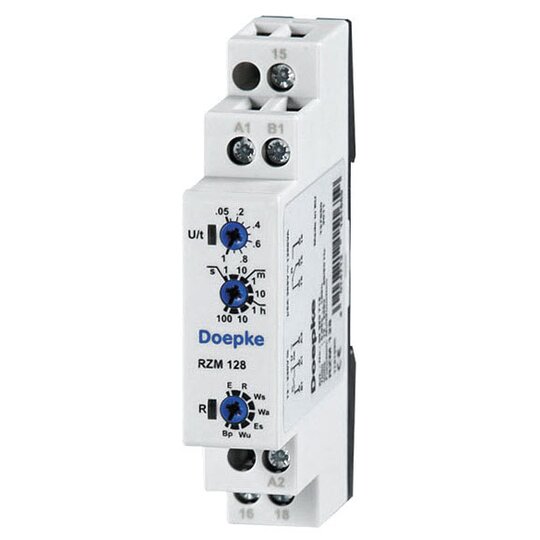

Zeitrelais|0.05 .. 360000 s, 12-240V AC/DC|49|RP:4643474953204639454352384253435449432 4243ausschaltwischend mit Steuereingang (Wa), einschaltwischend mit Steuereingang (Ws) Einstellgenauigkeit: <, 5 % vom Skalenendwert Wiederholgenauigkeit: 0.5 % Zeitverzögerung: min. 0.05 s ... max. 360000 s Steuereingang: Bemessungsspannung (AC): 12 V ... 240 V Bemessungsspannung (DC): 12 V ... 240 V Bemessungsfrequenz: 48 Hz ... 63 Hz Bemessungsstoßspannungsfestigkeit: 4 kV Laststromkreis (Relais): 1 Wechsler Bemessungsspannung (AC): 250 V Bemessungsstrom AC (typ.): 8 A max. Schaltfrequenz: 60 1/min Betriebsspannung (AC): 12 V ... 240 V Betriebsspannung (DC): 12 V ... 240 V Bemessungsbetriebsart: Dauerbetrieb Einschaltdauer: Dauerbetrieb (ED <,= 100 %) elektrische Lebensdauer: min. 2 · 106 Schaltspiele (1000 VA, ohmsche Last) mechanische Lebensdauer: min. 200 · 106 Schaltspiele Gebrauchslage: beliebig Bauvorschriften/Normen: EN 60715, EN 60664-1, EN 60721-3-3, EN 60068-2-27, EN 60068-2-6 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: RZM 128 Bestellnummer: 09980715 gewähltes Fabrikat/Typ: ___________/___________
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Komplettgerät mit Sockel | false |
| Geeignet für Hutschienenmontage | true |
| Frontmontage | false |
| Aufsteckbar auf Schütz | false |
| Funktion ansprechverzögert | true |
| Funktion rückfallverzögert | true |
| Funktion einschaltwischend | true |
| Funktion ausschaltwischend | true |
| Funktion Stern/Dreieck | false |
| Funktion Impulsformend | false |
| Funktion blinkend mit Pause beginnend, Festzeit | true |
| Funktion blinkend mit Impuls beginnend, Festzeit | false |
| Funktion taktend mit Pause beginnend, variabel | false |
| Funktion taktend mit Impuls beginnend, variabel | false |
| Zeitbereich | 0.1 - 360000 s |
| Fernbedienung möglich | false |
| Geeignet als Fernbedienung | false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 12 - 240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 12 - 240 V |
| Bemessungssteuerspeisespannung Us bei DC | 12 - 240 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Ausgänge, unverzögert, Öffner | 0 |
| Anzahl der Ausgänge, unverzögert, Schließer | 0 |
| Anzahl der Ausgänge, unverzögert, Wechsler | 1 |
| Anzahl der Ausgänge, verzögert, Öffner | 0 |
| Anzahl der Ausgänge, verzögert, Schließer | 0 |
| Anzahl der Ausgänge, verzögert, Wechsler | 1 |
| Ausgänge, umschaltbar verzögert/unverzögert | false |
| Mit Halbleiterausgang | false |
| Betriebsspannung bei AC 50 Hz | 12 - 240 V |
| Betriebsspannung bei AC 60 Hz | 12 - 240 V |
| Betriebsspannung bei DC | 12 - 240 V |
| Spannungsart der Betriebsspannung | AC/DC |
| Nennstrom | 8 A |
| Schutzart (IP) | IP40 |

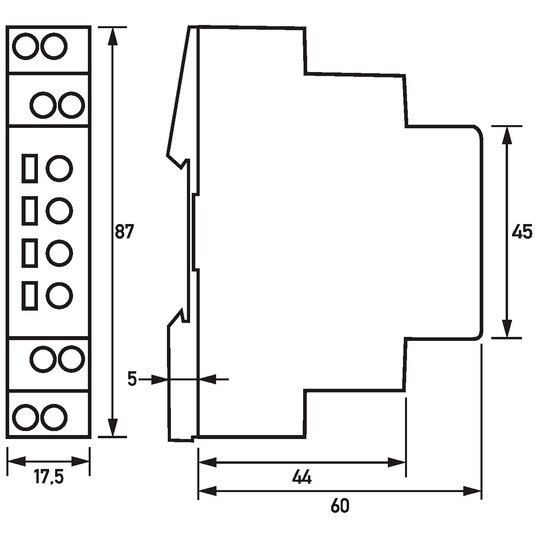

| Breite | 17,5 mm |
| Höhe | 87 mm |
| Tiefe | 65 mm |
