| Schaltfunktion |
Steuerschalter |

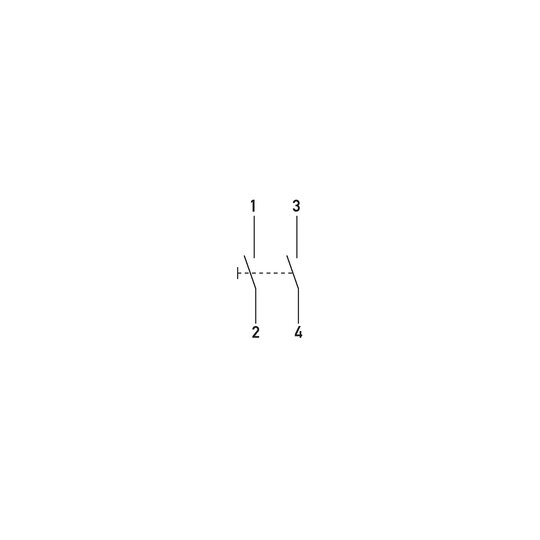

| Anzahl der Kontakte als Schließer |
2 |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Wechsler |
0 |
| Polzahl |
2 |
| Bemessungsstrom |
16 A |
| Bemessungsspannung |
250 V |
| Min. Bemessungsspannung |
250 V |
| Bemessungsabschaltvermögen |
0,016 kA |
| Kurzschlussfestigkeit (Icw) |
0,02 kA |
| Spannungsart |
AC |
| Mit Signallampe |
false |
| Breite in Teilungseinheiten |
1 |
| Einbautiefe |
60 mm |
| Schutzart (IP) |
IP40 |
| Aufdruck/Kennzeichnung |
sonstige |
| Zwangstrennung (nach DIN VDE 0113) |
false |

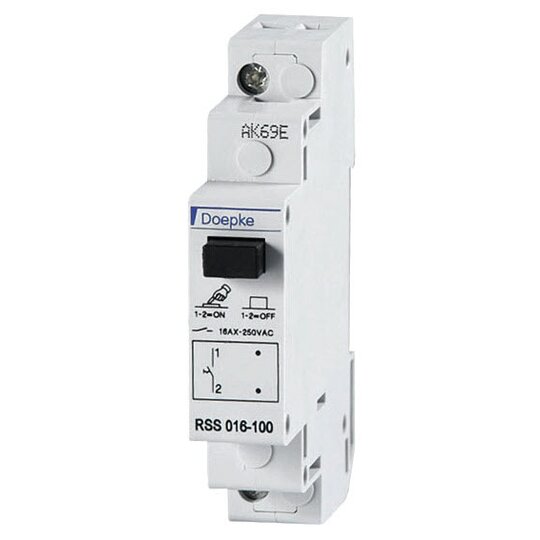

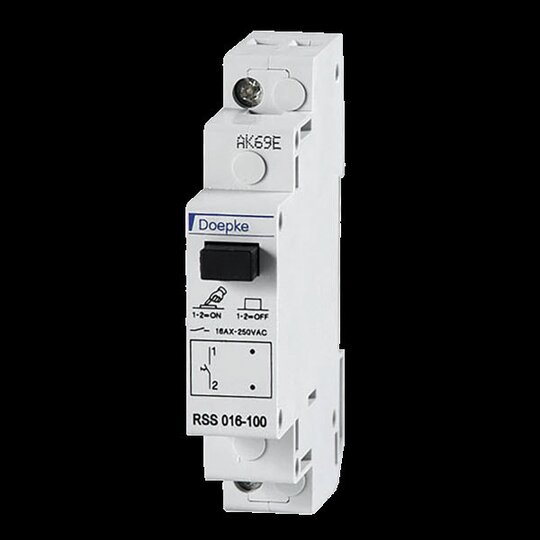

Steuerschalter werden zur Bedienung von elektrischen Verbrauchern eingesetzt bzw. erzeugen statische Signale für Steuerungen. Die kompakten Steuerschalter der Baureihe RSS können hohe Bemessungsströme schalten. Sie sind dank vieler verschiedener Kontaktausführungen flexibel einsetzbar. Diese Ausführung wird über Rasttaster betätigt und ist mit einer LED zur Darstellung des Schaltzustands erhältlich. Eigenschaften: Umschalten über Taster (schwarz) Ausführungen mit unterschiedlichen Bemessungsströmen. Kontaktkonfigurationen mit oder ohne orange LED verfügbar, unverlierbare Liftklemmen mit Hintersteck- und Berührschutz, großer Klemmquerschnitt, kompakte Bauform, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einsatzgebiete: Die Komponenten bieten universelle Einsatzmöglichkeiten bei Steuerungsaufgaben in der Industrie- und Gebäudetechnik sowie in der Hausinstallation.
