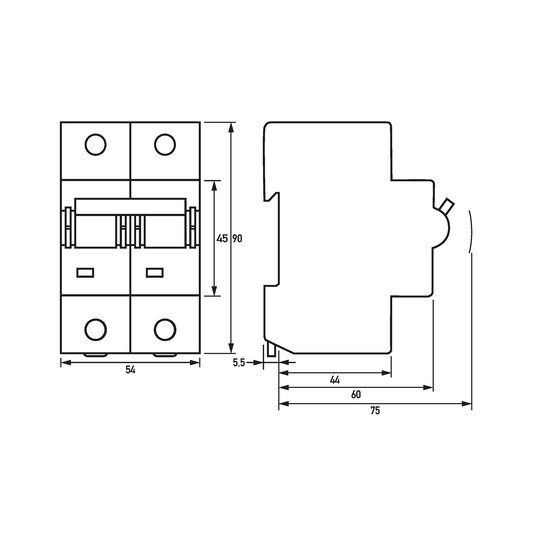

| Einbautiefe |
70 mm |
| Auslösecharakteristik |
C |
| Polzahl (gesamt) |
2 |
| Anzahl der abgesicherten Pole |
2 |
| Bemessungsstrom |
125 A |
| Bemessungsspannung |
400 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
0 kA |
| Spannungsart |
AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V |
0 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
15 kA |
| Frequenz |
50 - 60 Hz |
| Verlustleistung |
23,8 W |
| Energiebegrenzungsklasse |
3 |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
false |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Zusatzeinrichtungen möglich |
true |
| Breite in Teilungseinheiten |
3 |
| Schutzart (IP) |
IP20 |
| Umgebungstemperatur während des Betriebs |
-25 - 50 €C |
| Anschließbarer Leiterquerschnitt eindrähtig |
2 - 50 qmm |
| Explosionsgeschützt |
false |

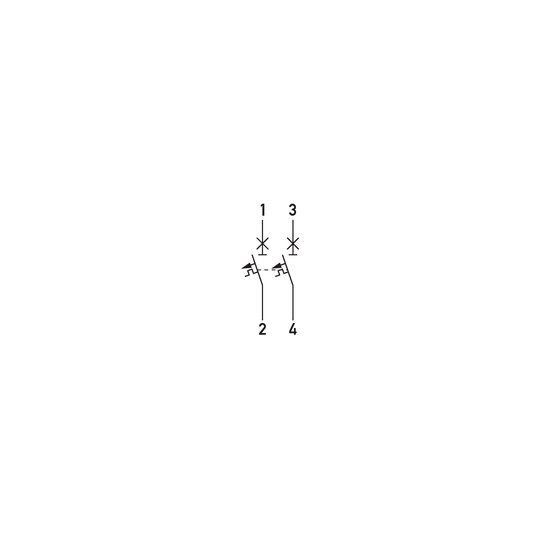

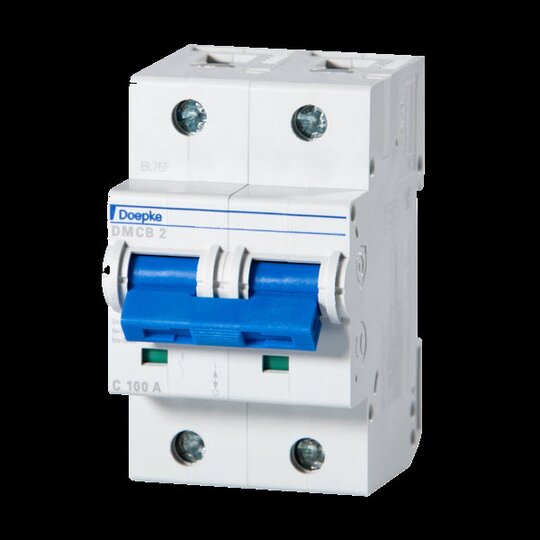

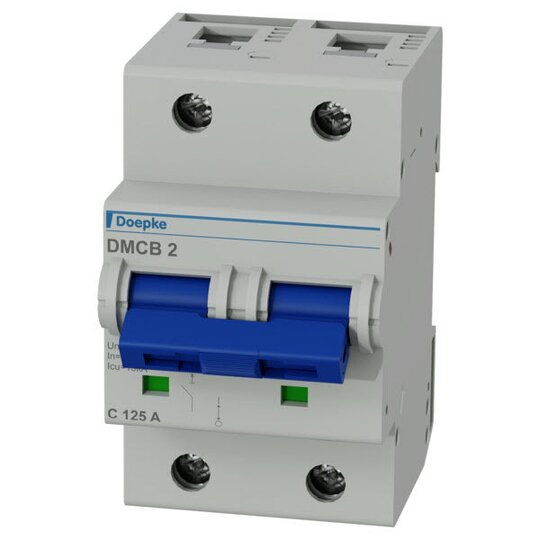

LS-Schalter| 2p, C-Char, 125A, 230/400V AC, 125A, 120V DC, 15kA|35|RP:44535049435658204239524743505738425343 44943204243usgewechselt werden müssten. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei z. B. mechanisch blockiertem Schaltknebel. gewährleistet. Leitungsschutzschalter der Baureihe DMCB 2 haben ein hohes Kurzschlussschaltvermögen von bis zu 25 kA. Sie können große Leiterquerschnitte aufnehmen. Ihr Schaltwerk ist als Doppelunterbrecher ausgeführt und hat Trennereigenschaften. Schalter mit der Auslösecharakteristik C sind für Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Eigenschaften: hohes Kurzschlussschaltvermögen, beidseitige Bügelklemme für großen Leiterquerschnitt u. Sammelschiene, Schaltstellungsanzeige, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude.
