| Einbautiefe |
70 mm |
| Auslösecharakteristik |
C |

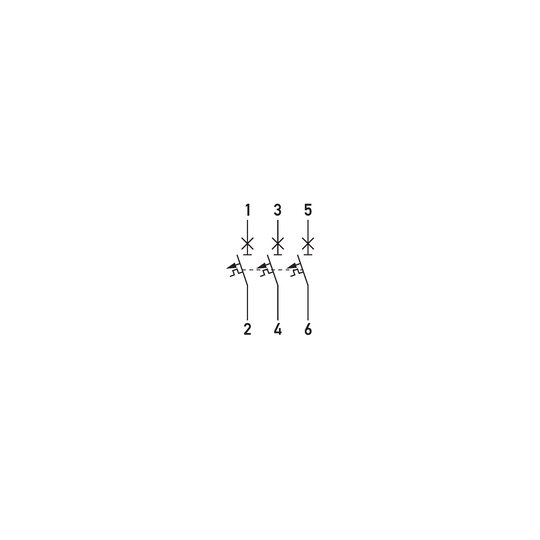

| Polzahl (gesamt) |
3 |
| Anzahl der abgesicherten Pole |
3 |
| Bemessungsstrom |
80 A |
| Bemessungsspannung |
400 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
0 kA |
| Spannungsart |
AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V |
0 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
20 kA |
| Frequenz |
50 - 60 Hz |
| Verlustleistung |
21,39 W |
| Energiebegrenzungsklasse |
3 |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
false |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Zusatzeinrichtungen möglich |
true |
| Breite in Teilungseinheiten |
4,5 |
| Schutzart (IP) |
IP20 |
| Umgebungstemperatur während des Betriebs |
-25 - 50 €C |
| Anschließbarer Leiterquerschnitt eindrähtig |
2 - 50 qmm |
| Explosionsgeschützt |
false |

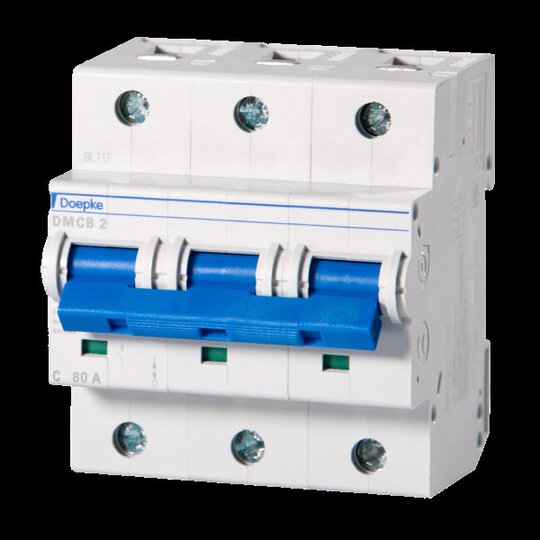

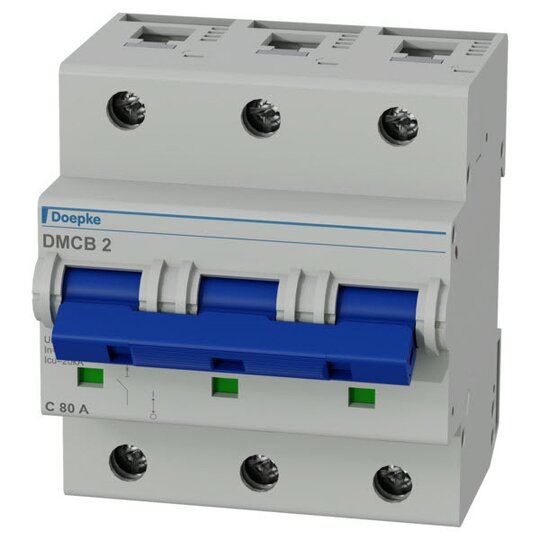

Die Aufgabe von Leitungsschutzschaltern ist das selbsttätige Abschalten von Stromkreisen zum Schutz von Leitungen und angeschlossenen Geräten. Nach einer Abschaltung können sie manuell wieder eingeschaltet werden, ohne dass z. B. Sicherungseinsätze ausgewechselt werden müssten. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei z. B. mechanisch blockiertem Schaltknebel. gewährleistet. Leitungsschutzschalter der Baureihe DMCB 2 haben ein hohes Kurzschlussschaltvermögen von bis zu 25 kA. Sie können große Leiterquerschnitte aufnehmen. Ihr Schaltwerk ist als Doppelunterbrecher ausgeführt und hat Trennereigenschaften. Schalter mit der Auslösecharakteristik C sind für Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Eigenschaften: hohes Kurzschlussschaltvermögen, beidseitige Bügelklemme für großen Leiterquerschnitt u. Sammelschiene, Schaltstellungsanzeige, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude.
