Einbautiefe | 68 mm |
Auslösecharakteristik | B |
Polzahl (gesamt) | 2 |
Anzahl der abgesicherten Pole | 2 |
Bemessungsstrom | 10 A |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 2 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
Spannungsart | AC/DC |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
Frequenz | 16.67 - 60 Hz |
Verlustleistung | 3,9 W |
Energiebegrenzungsklasse | 3 |
Unterputzmontage | false |
Mitschaltender Neutralleiter | false |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Zusatzeinrichtungen möglich | true |
Breite in Teilungseinheiten | 2 |
Schutzart (IP) | IP20 |
Umgebungstemperatur während des Betriebs | -25 - 55 €C |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 25 qmm |
Explosionsgeschützt | false |

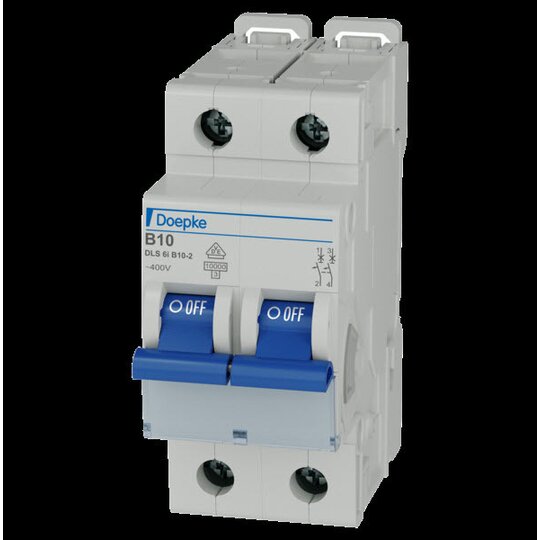

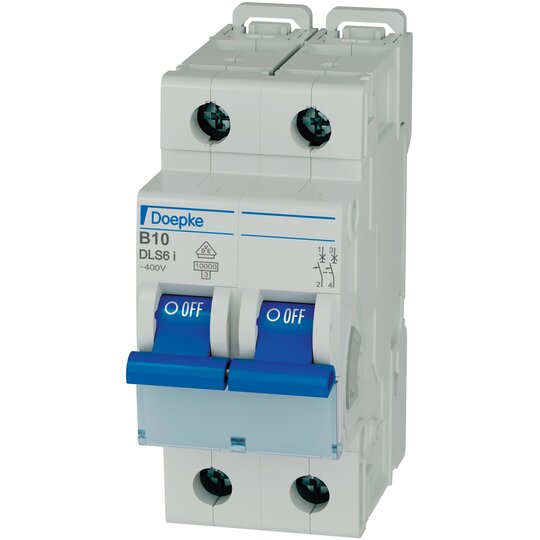

Doepke LS-Schalter|B-Char, 10 A/230 V, 400 V AC, 10 A/125 V DC, 10 kA|15|RP:5643475246395642204357435238425343544943 04243 Schienenverbund großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen möglich ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Auslösecharakteristik (MCB): B Isolationsgruppe (250 V AC): C Isolationsgruppe (400 V AC): B Laststromkreis (Lasttrennkontakt): 2 Schließer Ausgang O1 Polzahl (gesamt): 2 Ausgang O1 Bemessungsspannung (AC): 230 V, 400 V Ausgang O1 Bemessungsstrom AC (typ.): 10 A Ausgang O1 Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Ausgang O1 Bemessungsspannung (DC): 125 V Ausgang O1 Bemessungsstrom DC (typ.): 10 A Ausgang O1 Bemessungsisolationsspannung: 2 kV Ausgang O1 Bemessungsschaltvermögen nach EN 60898 bei 230 V: 10 kA Ausgang O1 Bemessungsschaltvermögen nach EN 60898 bei 400 V: 10 kA Zugbügelklemme oben (Laststromkreis): Anschluss C1 Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschluss C1 Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschluss C1 Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschluss C1 Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschluss C2 Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschluss C2 Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschluss C2 Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschluss C2 Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 35,4 mm (2 TE) × H 82,5 mm × T 74 mm Zertifizierungen: VDE Bauvorschriften/Normen: IEC 60898-1, DIN EN 60898-1, VDE 0641
Art.-Nr.
3711659
