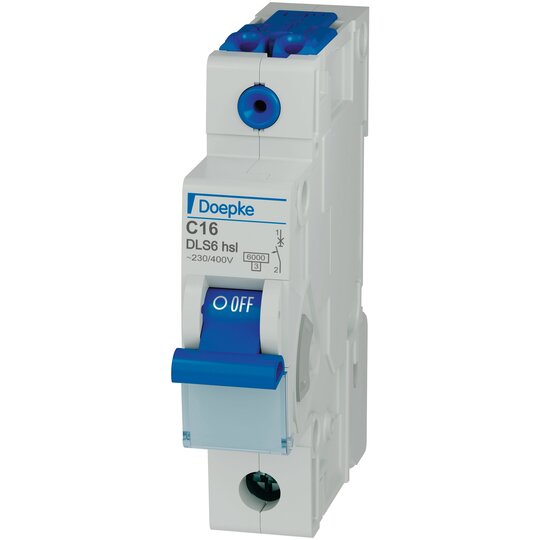

Doepke DLS 6HSL C16-1 6KA Leitungsschutzschalter 09917203

Listenpreis
Art.-Nr.
3710276
EAN
4014712190801
Hersteller-Nr.
09917203
DEHA.-Nr.
3004478
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010

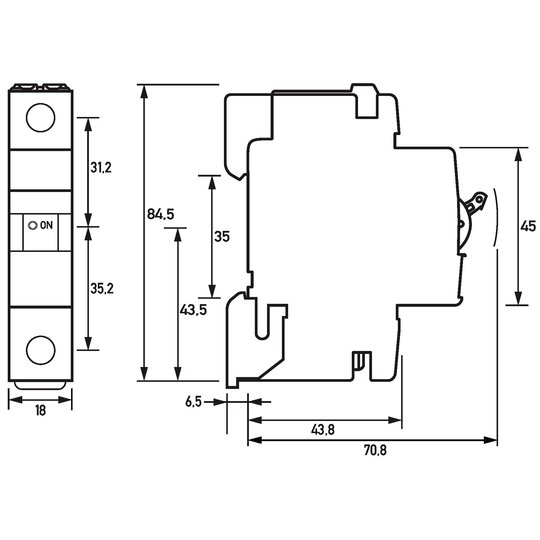

Einbautiefe 68 mm
Auslösecharakteristik C
Polzahl (gesamt) 1
Anzahl der abgesicherten Pole 1
Bemessungsstrom 16 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 2 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 0 kA
Frequenz 16.67 - 60 Hz
Verlustleistung 0 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 55 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 4 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1 - 4 qmm
Explosionsgeschützt false

Leitungsschutzschalter (MCB) mit hohem Bemessungsschaltvermögen von 6 kA für den Wohnungsbau schraublose Steckklemmen oben für eine schnelle Montage und Zugbügelklemmen unten spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen möglich ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Auslösecharakteristik (MCB): C Isolationsgruppe (250 V AC): C Isolationsgruppe (400 V AC): B Laststromkreis (Lasttrennkontakt): 1 Schließer Polzahl (gesamt): 1 Bemessungsspannung (AC): 230 V, 400 V min12 V) Bemessungsstrom AC (typ.): 16 A Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Bemessungsspannung (DC): 60 V Bemessungsstrom DC (typ.): 16 A Bemessungsisolationsspannung: 2 kV Bemessungsschaltvermögen nach EN 60898 bei 230 V: 6 kA Federkraftklemme oben (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 4 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 4 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 4 mm² Zugbügelklemme unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... × H 85 mm × T 74 mm Zertifizierungen: VDE Bauvorschriften/Normen: EN 60898-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6hsl C16-1 Bestellnummer: 09917203 gewähltes Fabrikat/Typ: ___________/___________em unteren oder oberen Schienenverbund, großes. klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts, Verwendung von handelsüblichen Verdrahtungsschienen, ON/OFF-Schaltstellungsanzeige am Schaltknebel, Zubehör rechts nachrüstbar, kostenlose Beschriftungssoftware, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Wohngebäude und Zweck- bzw. gewerblich genutzte Gebäude.
