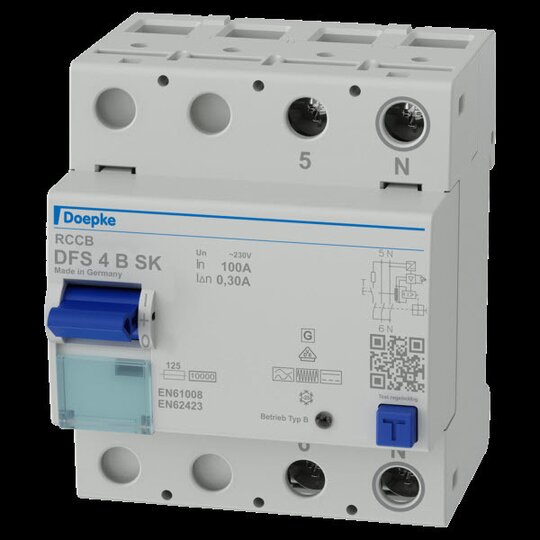

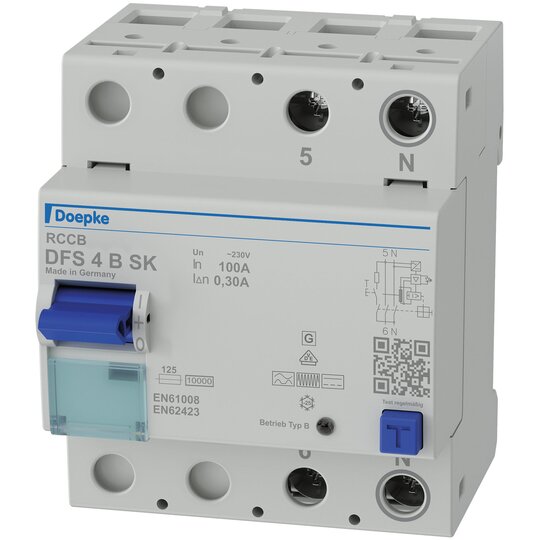

Doepke DFS4 100-2/0,30-B SK FI-Schalter allstromsensitiv 09166698

Beschreibung

Allstromsensitiver Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechsel-, pulsierenden und glatten Gleichfehlerströmen sensitiv für Fehlerströme und Mischfrequenzen von 0 Hz bis 150 kHz doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen &quot,ein&quot,, &quot,aus&quot, und &quot,ausgelöst&quot, (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: B Auslösekennlinientyp: SK Bemessungsfehlerstrom I¿n: 0.3 A kurzzeitverzögert (gewitterfest) Neutralleiterposition: rechts Breite in Teilungseinheiten: 4 Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 100 A Bemessungsfrequenz: 50 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 72 mm (4 TE) × H 85 mm × T 75 mm Zertifizierungen: VDE Bauvorschriften/Normen: VDE 0664-10, VDE 0664-40, ÖVE/ÖNORM E 8601, DIN EN 61008-1, EN 62423 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 4 100-2/0,30-B SK Bestellnummer: 09166698 gewähltes Fabrikat/Typ: ___________/___________ der Fehlerstromerfassung übertreffen sie deutlich die Anforderungen der Baunormen für Fehlerstromschutzschalter des Typs B. Der Fehlerschutz gemäß VDE 0100 Teil 410 ist bei einem entsprechenden Erdwiderstand über den gesamten Frequenzbereich der Fehlerstromerfassung gegeben. Der maximal zulässige Erdungswiderstand errechnet sich dabei als Quotient aus der zulässigen Berührspannung und dem höchsten Auslösefehlerstrom im gesamten erfassten Frequenzbereich. Bei Fehlerstromschutzschaltern mit der Kennlinie SK ist der Frequenzgang des Auslösestromes so ausgelegt, dass Fehlerströme mit hohen Frequenzen z. B. im Bereich der Taktfrequenzen von Wechsel- und Frequenzumrichtern im Vergleich zur Bemessungsfrequenz mit deutlich reduzierter Empfindlichkeit erfasst werden. Hier
