Polzahl (gesamt) | 4 |
Anzahl der abgesicherten Pole | 3 |
Bemessungsspannung | 500 V |
Bemessungsisolationsspannung Ui | 1000 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsstrom | 250 A |
Bemessungsfehlerstrom | 0,3 A |
Fehlerstrom-Typ | B |
Verlustleistung | 143,2 W |
Bemessungsabschaltvermögen nach IEC 60947-2 | 85 kA |
Abschaltcharakteristik | kurzzeitverzögert |
Stoßstromfestigkeit | 5 kA |
Spannungsart | AC |
Frequenz | 50 Hz |
Auslösecharakteristik | sonstige |
Mitschaltender Neutralleiter | true |
Mit Verriegelungsvorrichtung | true |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 3 |
Umgebungstemperatur während des Betriebs | -25 - 70 €C |
Breite in Teilungseinheiten | 0 |
Einbautiefe | 149 mm |
Unterputzmontage | false |
Fehlauslöseschutz | false |
Schutzart (IP) | IP20 |
Anschließbarer Leiterquerschnitt eindrähtig | 4 - 16 qmm |
Anschließbarer Leiterquerschnitt mehrdrähtig | 25 - 185 qmm |

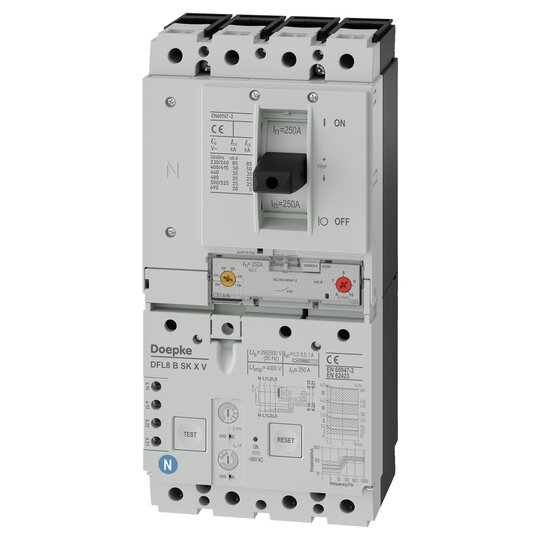

Doepke Leistungsschalter mit FI|4p, 250 A, 0.3 A, 0.5 A, 1 A, Typ B SK, 500 V|10|RP:46535045435620445643435743384253435449432 4243EC/EN 60947-2, DIN VDE 0660. Fehlerstromtyp: B Auslösekennlinientyp: SK Bemessungsfehlerstrom I¿n: 0.3 A, 0.5 A, 1 A kurzzeitverzögert (gewitterfest) selektive Ausführung Anschluss C1 Neutralleiterposition: links Bemessungsbetriebsspannung: 500 V AC Betriebsfrequenz: 50 Hz Bemessungsstoßspannungsfestigkeit: 4 kV Bemessungsdauerstrom: 250 A Betriebstemperatur: min. -25 °C ... max. 70 °C Mechanische Lebensdauer: 2000 Schaltspiele Elektrische Lebensdauer AC-1: 10000 Schaltspiele Überlastauslöser: 0.8 - 1 x Ir Unverzögerter Kurzschlussauslöser Ii: 6 - 10 x Iu Hilfsschalter integriert: 1 Schließer, 1 Öffner, 0 Wechsler Rahmenklemme oben und unten (Laststromkreis): Anschluss C1 Klemmbereich: min. 4 mm² ... max. 185 mm² Anschluss C1 Anschlussquerschnitt eindrähtig: 1-Leiter: 4 mm² ... 16 mm², 2-Leiter: 4 mm² ... 16 mm² Anschluss C1 Anschlussquerschnitt mehrdrähtig: 1-Leiter: 25 mm² ... 185 mm², 2-Leiter: 25 mm² ... 70 mm² Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 140 mm × H 291 mm × T 103 mm Bauvorschriften/Normen: DIN IEC 60755, EN 60947-2, EN 60947-2 Anhang B, VDE 0660-101 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFL 8 250-4/X-B SK V500 Bestellnummer: 09219774 gewähltes Fabrikat/Typ: ___________/___________ Montageart: Befestigung auf Montageplatte, Einbaulage beliebig, Einspeisung von unten, Einsatzgebiete: gestaffelte Stromversorgungsanlagen mit TN-S-, TT- und TN-C-S-Netzen hoher Kurzschlussleistung in Zweckgebäuden und Industrie, In IT-Netzen kann die Fehlerstromauslösung
