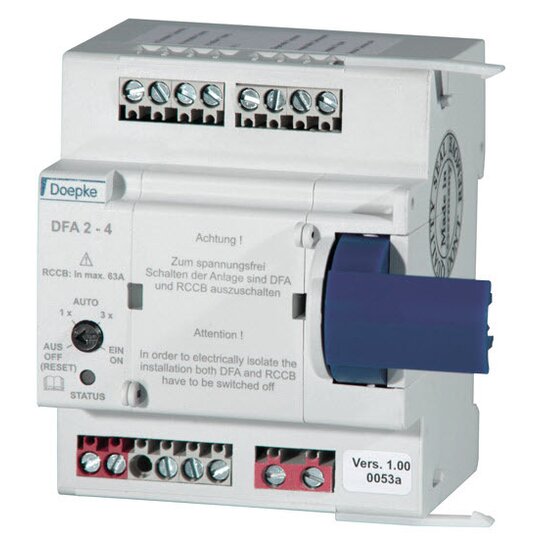

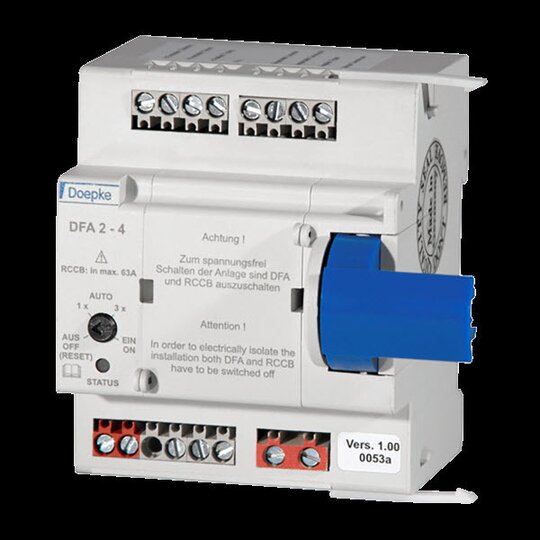

Doepke DFA 2-4 Fernantrieb 230V AC/DC 09100115

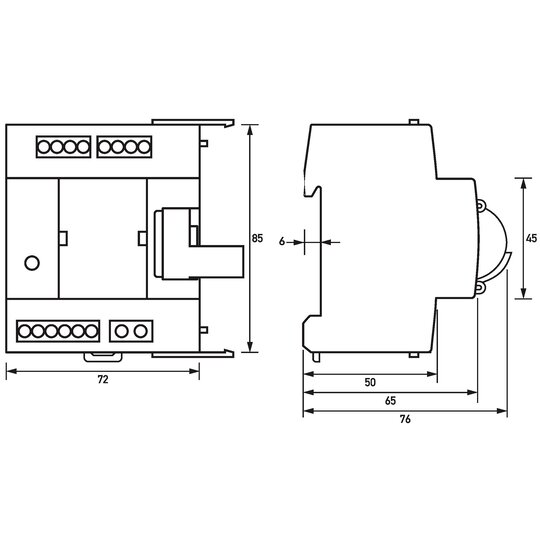

Der Fernantrieb ist eine nachrüstbare Einheit zur Fernsteuerung und Überwachung von Fehlerstromschutzschaltern der Baureihe DFS 2 / DFS 4. Hilfsschalterkontakte signalisieren ständig den aktuellen Status des Fehlerstromschutzschalters und des Fernantriebs. Anzahl automatische Einschaltversuche: 1, 3 max. Bemessungsstrom Hauptkontakteinheit: 63 A Fernauslösung: true Steuereingang: Bemessungsspannung (AC): 12 V ... 253 V Bemessungsspannung (DC): 20 V ... 253 V Schaltausgang (Relais): 1 Öffner/2 Schließer/1 Wechsler Bemessungsspannung (AC): 253 V Bemessungsspannung (DC): 253 V max. Bemessungsleistung: 60 VA Schraubklemme oben und unten (Steuereingang, Schaltausgang, Netzrelais): Klemmbereich: min. 0.4 mm² ... max. 2.5 mm² Betriebsspannung (AC): 230 V (195,5 V ... 264,5 V) max. Betriebsstromaufnahme AC: 0.25 A Betriebsfrequenz: 50 Hz Bemessungsbetriebsart: Dauerbetrieb Einschaltdauer: Dauerbetrieb Gebrauchslage: beliebig Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm), Geräteanbau Schutzart: IP20 Abmessungen: B 72 mm (4 TE) × H 85 mm × T 76 mm Bauvorschriften/Normen: EN 55014, EN 63024 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFA 2-4 Bestellnummer: 09100115 gewähltes Fabrikat/Typ: ___________/___________1 or 3 . The switch-on attempts in automatic mode are performed 15 seconds after a trip. This device can be decommissioned using a rotary switch on the housing cover so that no inadvertent remote operation, e.g. during maintenance work on the distribution board, is possible. Remote tripping through a residual current simulation is also possible. The current switch position of the protective switch ( switched on , tripped or switched off ) is indicated by three integrated relay switching contacts. A relay also signals the andldquo,lockedandrdquo, status. Properties: retro-fittable remote actuator for Doepke residual current circuit-breakers of series DFS 2 and DFS 4variants for different power suppliescompact design Mounting: mounting by clamping to the left of the residual current circuit-breaker quick fastening to mounting rail any installation position Application areas: Remote actuators can be used anywhere where electrical installation are difficult to access or where high system availability should be achieved, such as on agricultural premises, in small wind power stations, photovoltaic installations, charging stations for electric vehicles, pump stations, sewage treatment plants and telecommunications systems. Hints: According to the standard, automatic restart is only permitted in areas where only trained electricians have access. The remote actuator does not affect the function of the residual current circuit-breaker.
