Gerätemontage | FI-Schutzschalter |
Funktion | Fernantrieb |
Breite in Teilungseinheiten | 4 |
Anzahl der Kontakte als Schließer | 0 |
Anzahl der Kontakte als Öffner | 0 |
Anzahl der Kontakte als Wechsler | 1 |
Anzahl der Fehlersignalschalter | 0 |
Bemessungsschaltstrom | 1 A |
Bemessungsspannung | 24 V |
Spannungsart | AC/DC |
Mit Autotest für Fehlerstromfunktion | false |
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) | 4 |
Geeignet für max. Stromstärke der Hauptkontakteinheit | 63 A |

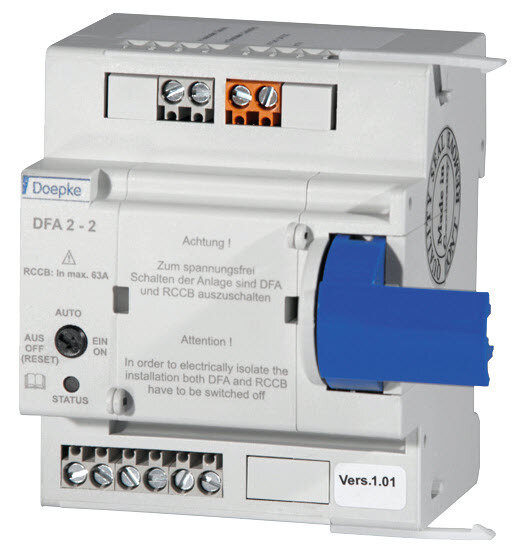

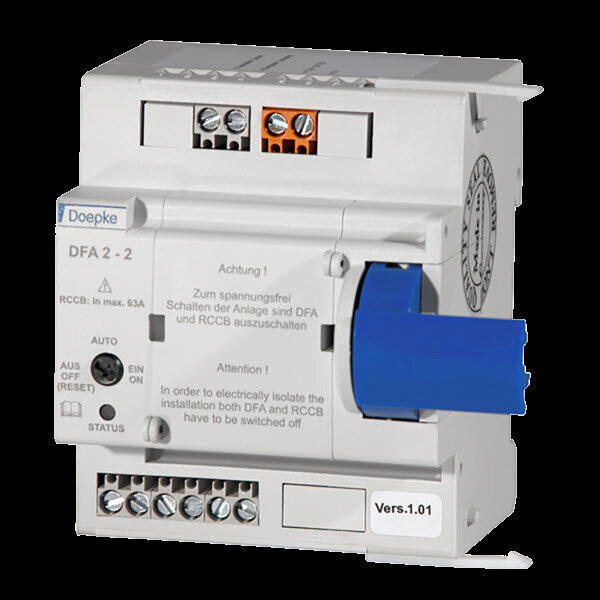

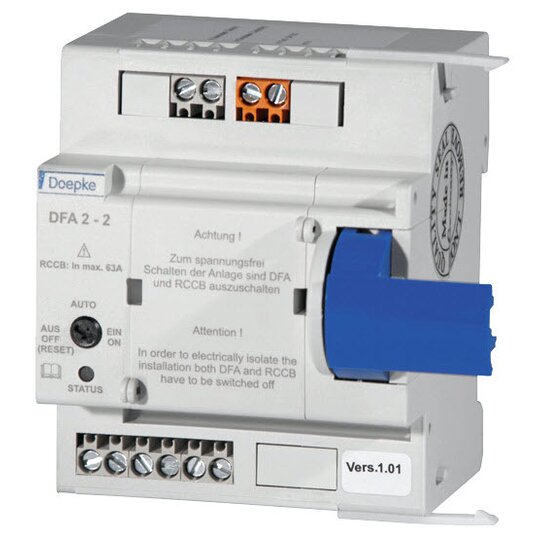

Der Fernantrieb ist eine nachrüstbare Einheit zur Fernsteuerung und Überwachung von Fehlerstromschutzschaltern der Baureihe DFS 2 / DFS 4. Hilfsschalterkontakte signalisieren ständig den aktuellen Status des Fehlerstromschutzschalters und des Fernantriebs. Anzahl automatische Einschaltversuche: 1, 3 Bemessungsstrom Hauptkontakteinheit (max): 63 A Steuereingang: Eingang I1 Bemessungsspannung (DC): 24 V Eingang I1 Bemessungsstrom: 1 mA Schaltausgang (Relais): 1 Wechsler Ausgang O1 Bemessungsspannung (AC): 24 V Ausgang O1 Bemessungsstrom AC (typ.): 1 A Ausgang O1 Bemessungsspannung (DC): 24 V Ausgang O1 Bemessungsstrom DC (typ.): 1 A Ausgang O1 Bemessungsleistung (max): 24 VA Schraubklemme oben und unten (Steuereingang, Schaltausgang): Anschluss C1 Klemmbereich: min. 0.4 mm² ... max. 2.5 mm² Betriebsspannung (AC): 24 V (21,6 V ... 30 V) Betriebsstromaufnahme AC (max): 0.64 A Betriebsfrequenz: 50 Hz Betriebsspannung (DC): 24 V (21,6 V ... 26,4 V) Betriebsstromaufnahme DC (max): 0.5 A Bemessungsbetriebsart: Dauerbetrieb Einschaltdauer: Dauerbetrieb Gebrauchslage: beliebig Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm), Geräteanbau Schutzart: IP20 Abmessungen: B 72 mm (4 TE) × H 85 mm × T 76 mm Bauvorschriften/Normen: EN 55014, EN 63024 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFA 2-2 Bestellnummer: 09100113 gewähltes Fabrikat/Typ: ___________/___________anlagen, Photovoltaikinstallationen, Stromtankstellen für Elektromobile, Pumpstationen, Kläranlagen und Telekommunikationsanlagen sein. Hinweise: Laut Norm ist ein automatisches Wiedereinschalten nur in Bereichen erlaubt. zu denen ausschließlich elektrotechnisch unterwiesene Personen und Elektrofachkräfte Zutritt haben. Der Fernantrieb beeinflusst den Fehlerstromschutzschalter nicht in der Funktion.re where electrical inst
doepke_3930236_dfa22_bed_web_ml.pdfMontageanleitung
Download
(Stand: 01.06.2024)
|
doepke_09100113_dbl_de.pdfProduktdatenblatt
Download
(Stand: 01.06.2024)
|
doepke_declaration_rohs_ml.pdfRoHS-Erklärung
Download
(Stand: 01.06.2024)
|
doepke_5962019_dfa_web_de.pdfTechnische Information
Download
(Stand: 01.06.2024)
|
REACH-Erklärung
Download
(Stand: 01.06.2024)
|
Deeplink Produktseite
Download
(Stand: 01.06.2024)
|
