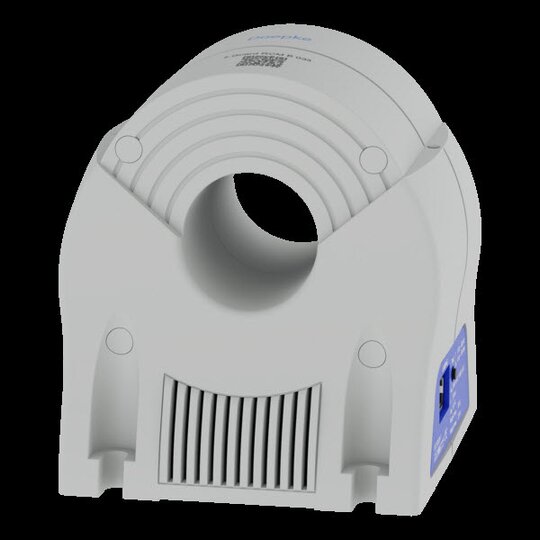

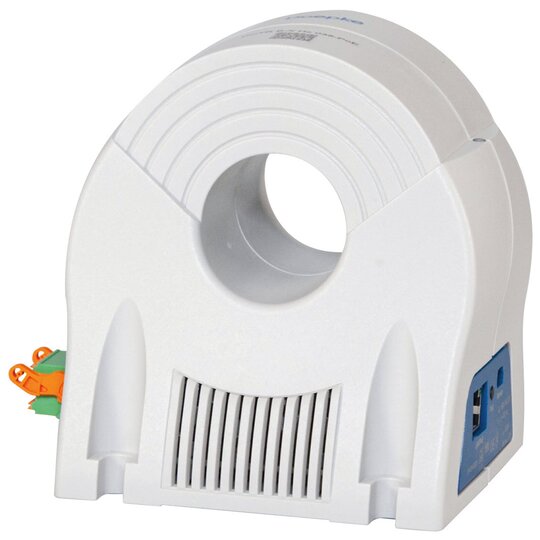

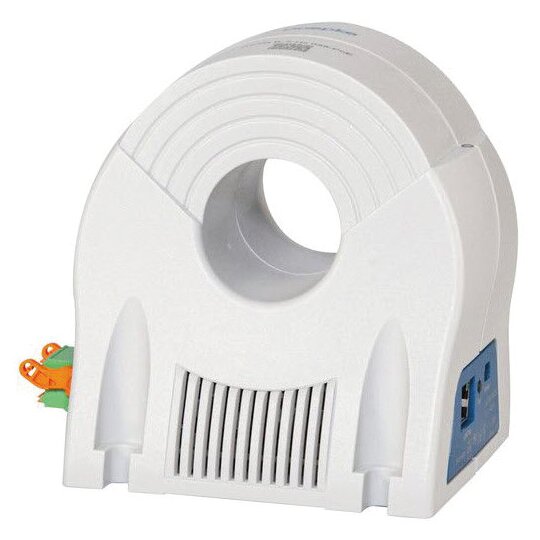

| Elektrische Ausführung des integrierten Wandlers |
Differenzstromwandler |
| Mechanische Ausführung des integrierten Wandlers |
Durchsteckstromwandler |
| Öffnungsdurchmesser |
35 mm |
| Schnappbefestigung |
false |
| Bemessungsstrom des überwachten Stromkreises |
200 A |
| Bemessungsspannung des überwachten Stromkreises |
690 V |
| Bemessungsfrequenz des überwachten Stromkreises fn |
0 - 400 Hz |
| Bemessungsisolationsspannung Ui |
1000 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
8 kV |
| Überspannungskategorie |
III |
| Funktion |
für Wechselstromnetze |
| Frequenzselektive Erfassung |
false |
| Anzahl der Frequenzbereiche |
8 |
| Ansprechdifferenzstrom Idn DC |
3 - 3 A |
| Ansprechdifferenzstrom Idn AC |
30 - 30 A |
| Frequenzbereich Ansprechdifferenzstrom fidn Typ A |
0 - 100000 Hz |
| Frequenzbereich Ansprechdifferenzstrom fidn Typ AC |
0 - 100000 Hz |
| Frequenzbereich Ansprechdifferenzstrom fidn Typ B |
0 - 100000 Hz |
| Betriebsart |
Standalone |
| Betriebsspannung |
24 V |
| Schnittstelle Ethernet |
true |
| Power over Ethernet |
802.3 af (PoE) |
| Kommunikationsprotokoll |
Modbus |
| Schnittstelle 4-20 mA |
false |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
1 |
| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Verschmutzungsgrad |
2 |
| Schutzart (IP) |
IP20 |

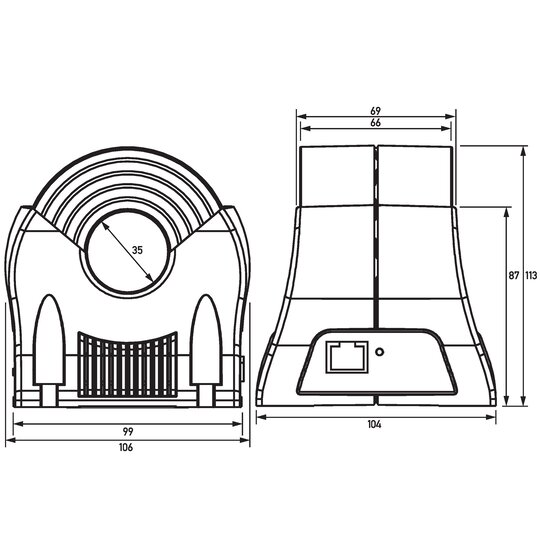

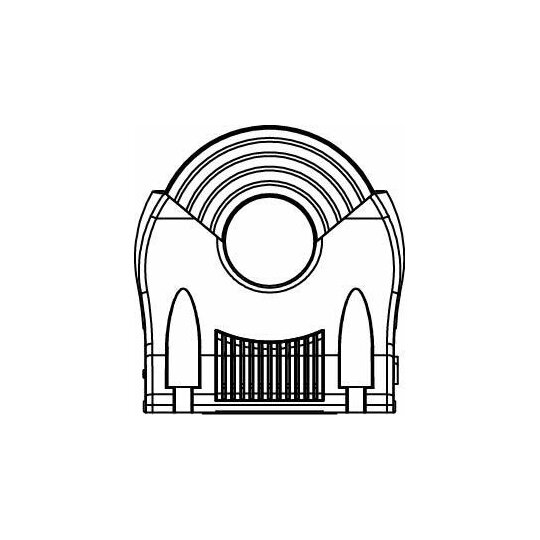

| Breite |
99 mm |
| Höhe |
113 mm |
| Tiefe |
104 mm |
e.Guard Differenzstrommonitor|Typ B, Iadj einst, Eth (LAN), d(innen)=35mm|20|RP:46535045435620445643435743384 5343544943204243e können mithilfe einer optionalen Software konfiguriert werden. Die Übertragung der Differenzstromwerte zur Anzeige und Überwachung erfolgt per Modbus-TCP-Protokoll über das Ethernet. Ansprechdifferenzstromcharakteristik: B max. einstellbarer Ansprechdifferenzstrom I¿adj AC: 30 A max. einstellbarer Ansprechdifferenzstrom I¿adj DC: 3 A Anzahl selektiver Frequenzbereiche: 8 Frequenzbereich Ansprechdifferenzstrom Typ B: 0 Hz ... 100 kHz Spannungsart des überwachten Stromkreises: AC/DC Bemessungsspannungsbereich Uem des überwachten Stromkreises AC: 0 V ... 690 V Bemessungsfrequenzbereich des überwachten Stromkreises: 0 Hz ... 400 Hz Bemessungsspannungsbereich Uem des überwachten Stromkreises DC: 0 V ... 1000 V Bedienelemente: Testtaste Wandler primärseitig: Bemessungsstrom: 200 A Bemessungsstoßspannungsfestigkeit: 8 kV serielle Schnittstelle: Ausführung: Ethernet (LAN) Protokolle: Modbus TCP Geschwindigkeit Ethernet: 10BASE-T, 100BASE-TX Alarmausgang (Relais): 1 Wechsler Bemessungsspannung (AC): 30 V Bemessungsstrom AC (typ.): 1 A Bemessungsspannung (DC): 30 V Bemessungsstrom DC (typ.): 1 A Betriebsspannung (DC): 24 V (21,6 V ... 26,4 V) Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 Abmessungen: B 99 mm × H 113 mm × T 104 mm Innendurchmesser: 35 mm Bauvorschriften/Normen: DIN VDE 0664-400 (VDE 0664-400) 2012-05, DIN EN IEC 60664-1 (VDE 0110-1) 2022-07, IEEE Std 802.3af 2003, DIN EN IEC 61000-6-4 (VDE 0839-6-4) 2020-09, DIN EN IEC 62020-1 (VDE 0663-1) 2021-10 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: e.Guard RCM B 035 Bestellnummer: 09344937 gewähltes Fabrikat/Typ: ___________/___________
