| Ausführung |
sonstige |
| Primärer Bemessungsstrom In |
50 A |
| Genauigkeitsklasse |
sonstige |
| Geeicht |
false |
| Mit Berührungsschutz |
true |
| Höhe der Öffnung |
20 - 20 mm |
| Öffnungsbreite |
20 - 20 mm |
| Öffnungsdurchmesser |
20 mm |
| Schnappbefestigung |
false |
| Mit Kupferschiene |
false |
| Anschluss sekundär |
Steckanschluss |
| Anzahl der Primäreingänge |
1 |

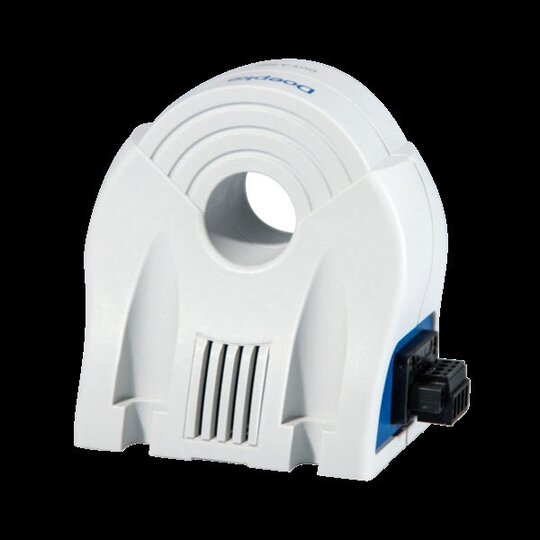

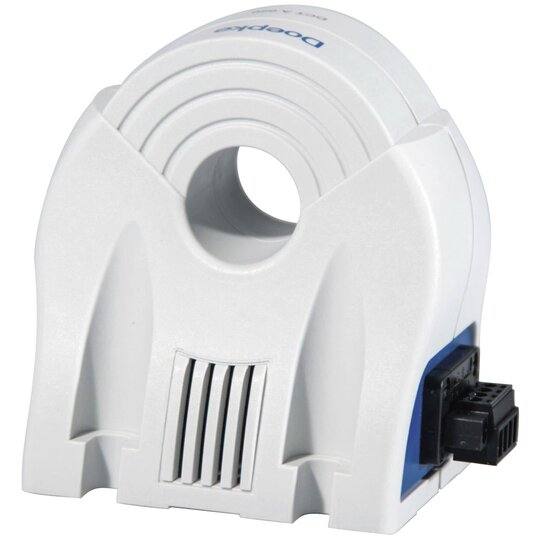

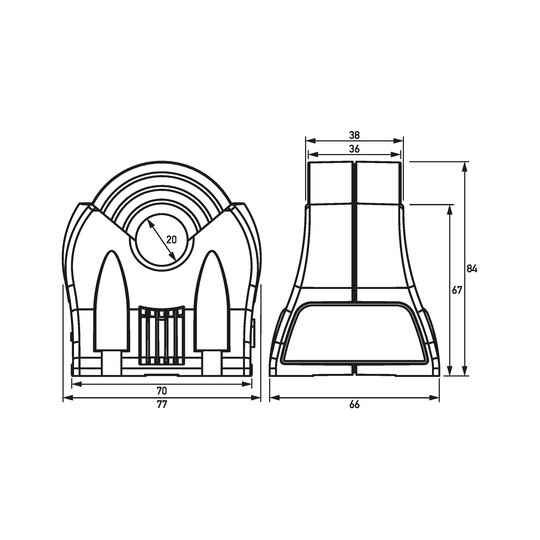

Differenzstromwandler|für DMRCD, DRCM, d=20mm, Typ A, AC|20|RP:4653504543562044564343574338425343544943 04243ach EN 62020. Differenzstromerfassungscharakteristik: A, AC : Bemessungsdauerdifferenzstrom Faktor: 1.5 Bemessungskurzschlussdifferenzstrom: 10 kA Überstrombegrenzungsfaktor: 6 Frequenzbereich Ansprechdifferenzstrom Typ A: 50 Hz ... 60 Hz Frequenzbereich Ansprechdifferenzstrom Typ AC: 40 Hz ... 2 kHz Wandler geeignet für: DMRCD / DRCM Wandler primärseitig: Bemessungsspannung (AC): 0 V ... 690 V Bemessungsstrom: 50 A Bemessungsfrequenz: 50 Hz ... 60 Hz Bemessungsstoßspannungsfestigkeit: 8 kV / Kategorie IV max. Überstrom bzgl. Nichtauslösung: 6 x In Bemessungsdauerdifferenzstrom Faktor: 1.5 x In Bemessungskurzschlussdifferenzstrom: 10 kA Bemessungskurzzeitdifferenzstrom Faktor: 10 x In (für 1 s) Bemessungsstoßdifferenzstrom Faktor: 25 x In Überstrombegrenzungsfaktor: 6 Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 Abmessungen: B 70 mm × H 84 mm × T 66 mm Innendurchmesser: 20 mm Bauvorschriften/Normen: EN 62020, EN 60947-2, EN 61869-2 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DCT A-020 Bestellnummer: 09340320 gewähltes Fabrikat/Typ: ___________/___________
doepke_3932178_dcta_bed_web_ml.pdf
Montageanleitung
|
doepke_5964002_rcm_handbuch_web_de.pdf
Technische Information
|
doepke_declaration_rohs_ml.pdf
RoHS-Erklärung
|
doepke_09340320_dbl_de.pdf
Produktdatenblatt
|
|
|
|
|
