| Polzahl |
2 |
| Baugröße |
D02 |
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
63 A |

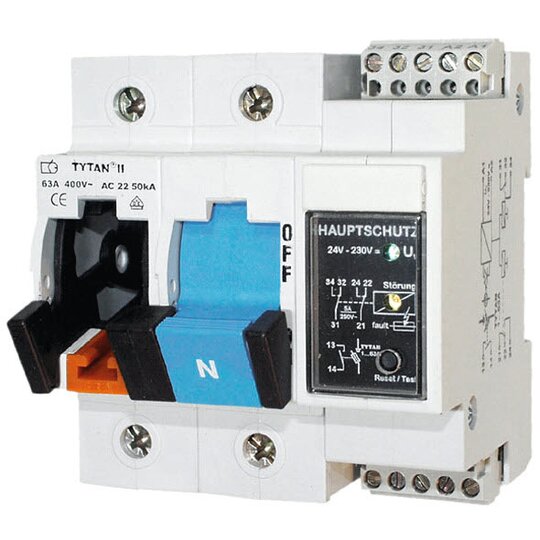

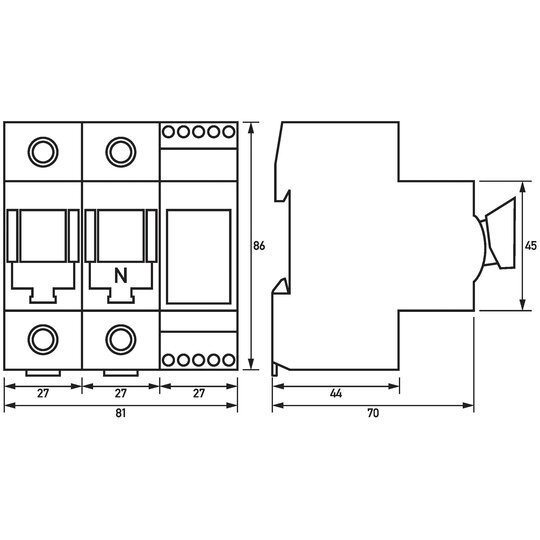

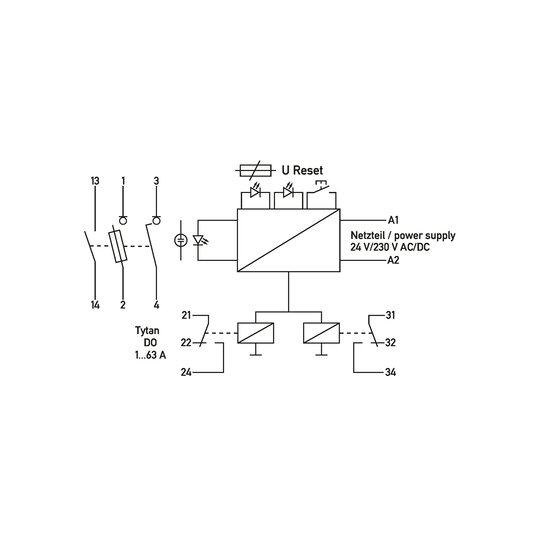

Hauptsicherungslasttrennschalter für D01- und D02-Sicherungen als Leergehäuse mit Überwachungseinheit für die Sicherung Laststromkreis (Schaltkontakt): 2 Schließer Polzahl (gesamt): 2 Bemessungsspannung (AC): 400 V max. Bemessungsstrom AC: 63 A Bemessungsspannung (DC): max. 110 V max. Bemessungsschaltvermögen: 50 kA Bemessungsisolationsspannung: 690 V elektrische Lebensdauer: min. 1500 Schaltspiele mechanische Lebensdauer: min. 10000 Schaltspiele Gebrauchslage: beliebig Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 81 mm (4,5 TE) × H 86 mm × T 70 mm Bauvorschriften/Normen: EN 60947-3 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: Tytan II D0-63-1+N/M Bestellnummer: 09980091 gewähltes Fabrikat/Typ: ___________/___________meverluste, geeignet für Sicherungen D01 und D02, finger- und handrückensicher, großer Klemmbereich, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage aufrecht auf der Tragschiene, Einsatzgebiete: Die Komponenten eignen sich für den Einsatz in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen, Hinweise: Alle Leergehäuse werden mit Passeinsätzen geliefert. die Sicherungsstecker bis 63 A aufnehmen können. Diese sind nicht im Lieferumfang enthalten! Sicherungsstecker und Sicherungen sind erhältlich in unseren Sicherungssteckersätzen.
doepke_3932131_tytanmithauptschutz_bed_web_de.pdf
Montageanleitung
|
doepke_09980091_dbl_de.pdf
Produktdatenblatt
|
doepke_declaration_rohs_ml.pdf
RoHS-Erklärung
|
|
|
|
|
