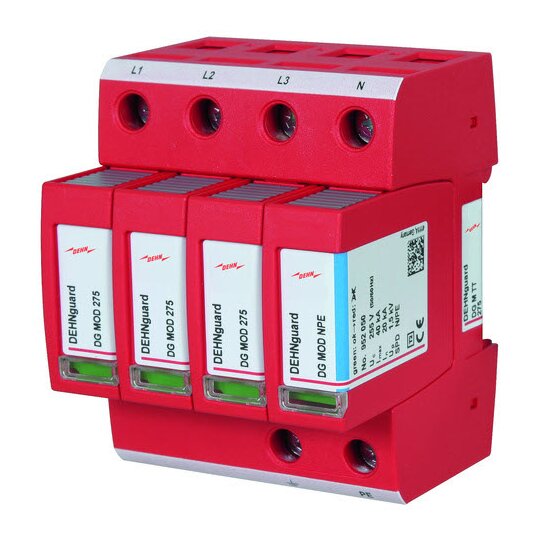

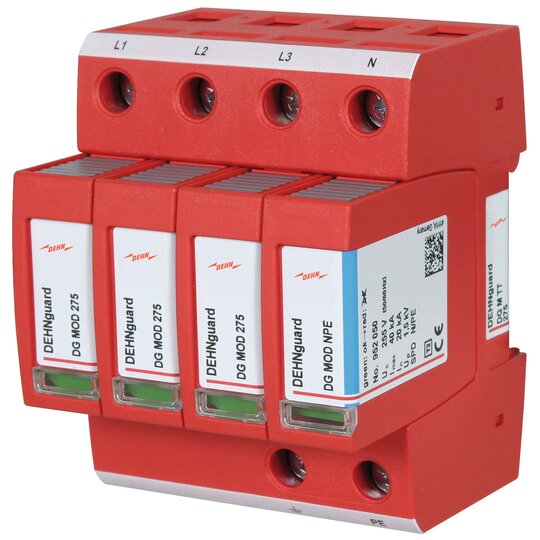

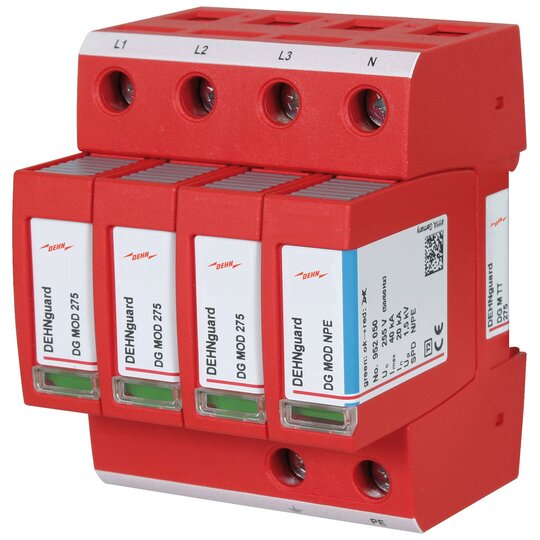

Dehn 952310 DGMTT275 Überspannungsabl. Typ2 DEHNguard M 4-pol f.TT- u.TN-S
1 Stück

Listenpreis
Art.-Nr.
2030092
EAN
4013364108479
Hersteller-Nr.
952310
DEHA.-Nr.
2328951
eClass.-Nr.
27130805
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 40 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Kurzschlussfestigkeit (Isccr) 50 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard M TT 275 4-poliger, modularer, steckbarer Überspannungs-Ableiter für 230/400 V TT-und TN-S-Systeme, Breite 4TE Ableiter Typ 2 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 275 V ac Schutzpegel: <,= 1,25 kV Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TT 275 Art.-Nr.: 952310 oder gleichwertig.
