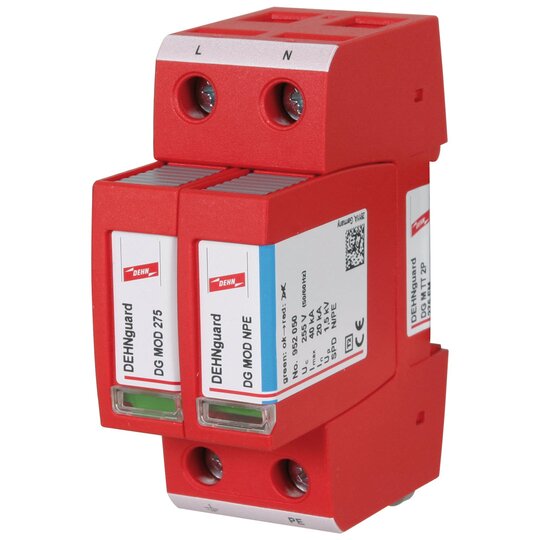

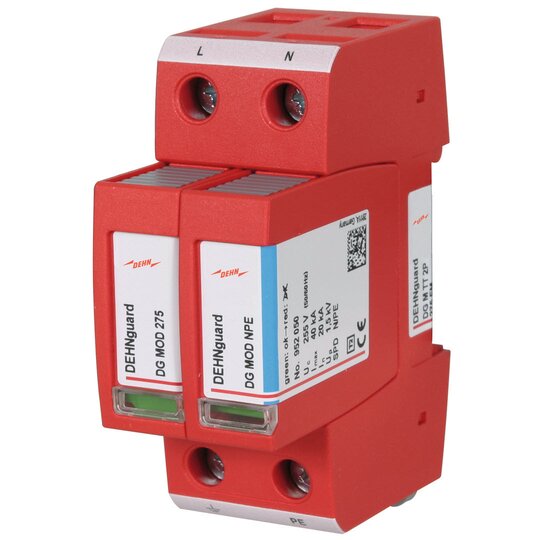

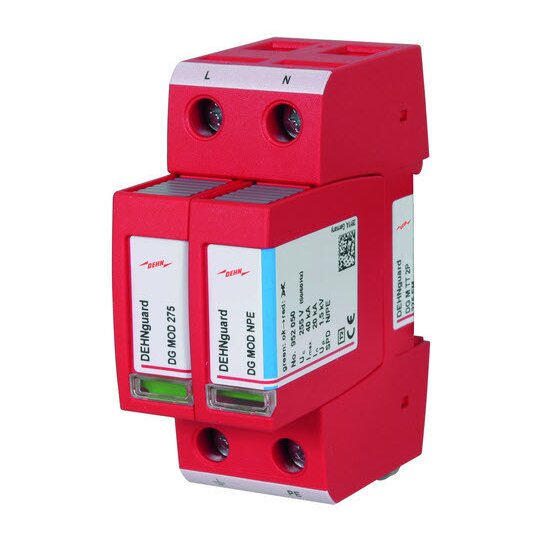

Dehn 952115 DGMTT2P275FM Überspannungs- ableiter Typ2 DEHNguard M f.1-ph. TT+TN
1 Stück

Listenpreis
Art.-Nr.
2030105
EAN
4013364108424
Hersteller-Nr.
952115
DEHA.-Nr.
2348548
eClass.-Nr.
27130805
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 40 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Kurzschlussfestigkeit (Isccr) 50 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TT 2P 275 FM Art.-Nr.: 952115 oder gleichwertig.
