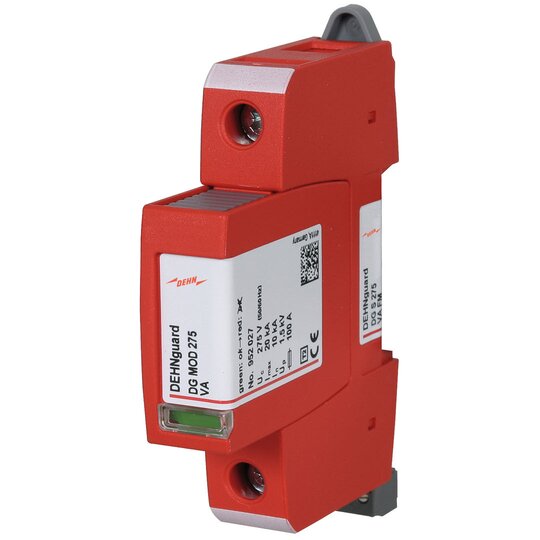

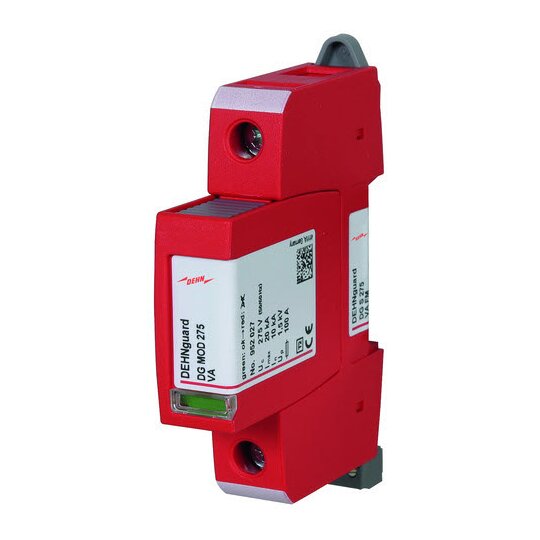

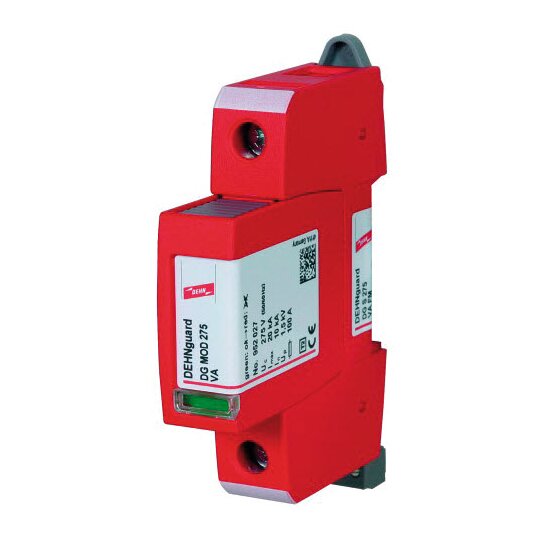

Dehn 952087 DGS275VAFM Überspannungs- ableiter Typ 2 DEHNguard S 1pol 275VAC
1 Stück

Listenpreis
Art.-Nr.
2030659
EAN
4013364127326
Hersteller-Nr.
952087
DEHA.-Nr.
3156786
eClass.-Nr.
27130805
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C true
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 10 kA
Max. Ableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Nennspannung DC 350 V
Höchste Dauerspannung AC 275 V
Höchste Dauerspannung DC 350 V
Schutzpegel 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 100 A
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 1 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 225 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Einpoliger Überspannungsableiter DEHNguard S VA, Typ 2 nach EN 61643-11, bestehend aus Basisteil und Varistor-Funkenstrecken-Reihenschaltung im Schutzmodul. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher.V Nennableitstoßstrom: 10 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG S 275 VA FM Art.-Nr.: 952087 oder gleichwertig.

Dehn 952589 STAK25 Stiftanschlussklemme
zur V-Verdrahtung Ü-schutzgeräten -25qmm
Dehn
Art.-Nr.
2030801
Ihr Nettopreis
Bitte einloggen
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

3003462.pdf

Montageanleitung

Download (Stand: 04.05.2024)

10177117_10177150.pdf

Produktdatenblatt

Download (Stand: 04.05.2024)

10177117_28330756.pdf

Schaltbild

Download (Stand: 04.05.2024)

10177117_28330757.pdf

Maßzeichnung

Download (Stand: 04.05.2024)

Deeplink Produktseite

Download (Stand: 04.05.2024)

REACH-Erklärung

Download (Stand: 04.05.2024)
