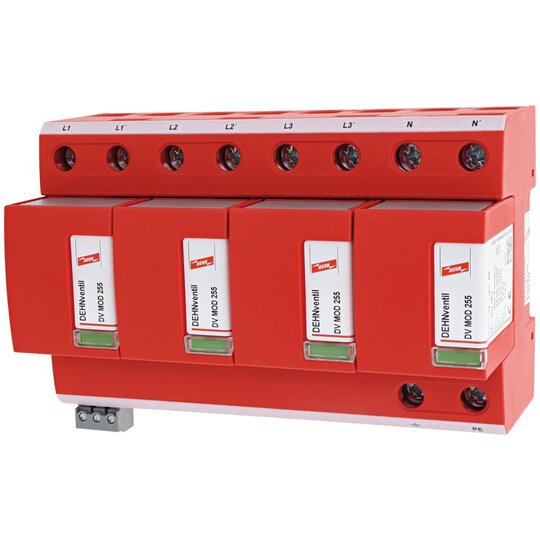

Dehn 951405 DVMTNS255FM Kombiableiter Typ1 DEHNventil M f.3ph TN-S-Systeme
1 Stück

Listenpreis
Art.-Nr.
2030097
EAN
4013364108165
Hersteller-Nr.
951405
DEHA.-Nr.
2328944
eClass.-Nr.
27130808
Herstellerlink
Wunsch-Suchbegriff
Netzform TN-S true
Polzahl 4
BlitzstoŽƒstrom (10/350 s)s) 100 kA
Höchste Dauerspannung AC 264 V
Nennspannung AC 230 V
Schutzpegel L-PE 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 50 kA
Spezifische Energie (W/R) 2500 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 125 A
Montageart Hutschiene TH35
Baugröße 8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 35 qmm
Fernsignalisierung true
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Schutzart (IP) IP20

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ? 2. Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 100 kA Folgestromlöschfähigkeit: bis 100 kAeff. Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DV M TNS 255 FM Art.-Nr.: 951405 oder gleichwertig.

klemme 2x16qmm zur Durchgangsverdrahtung
Dehn
Art.-Nr.
2030457
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

7101479_7101572.pdf

Produktdatenblatt

Download (Stand: 21.05.2022)

7101479_19352791.pdf

Maßzeichnung

Download (Stand: 21.05.2022)

7101479_19352790.pdf

Schaltbild

Download (Stand: 21.05.2022)

Deeplink Produktseite

Download (Stand: 21.05.2022)

Deeplink REACH

Download (Stand: 21.05.2022)
