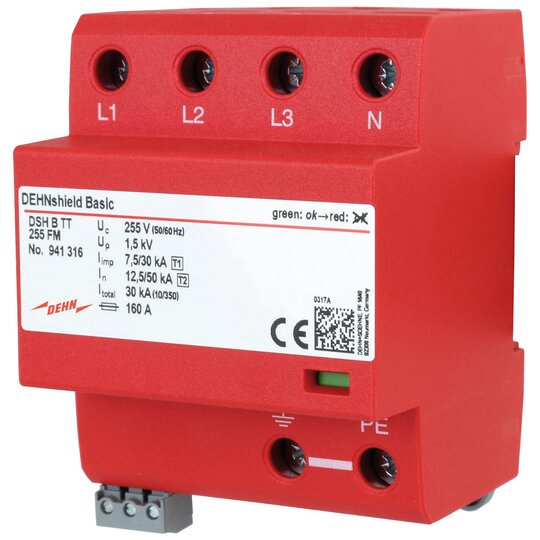

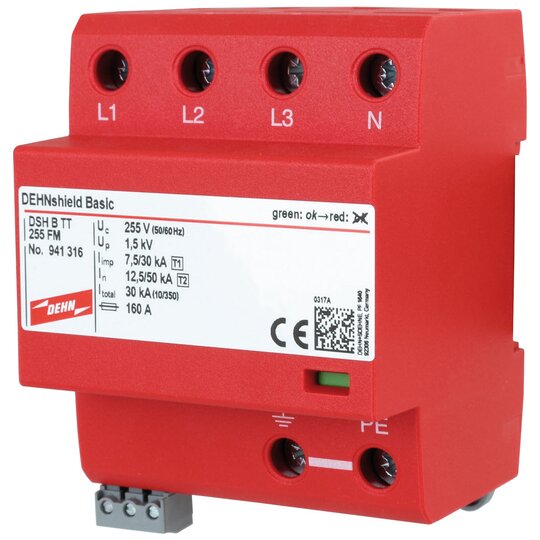

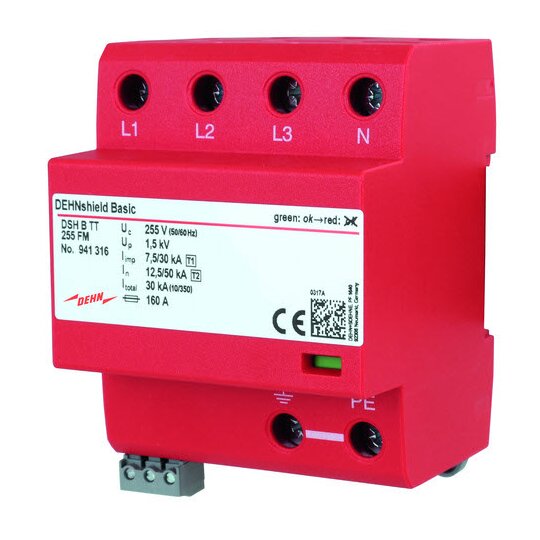

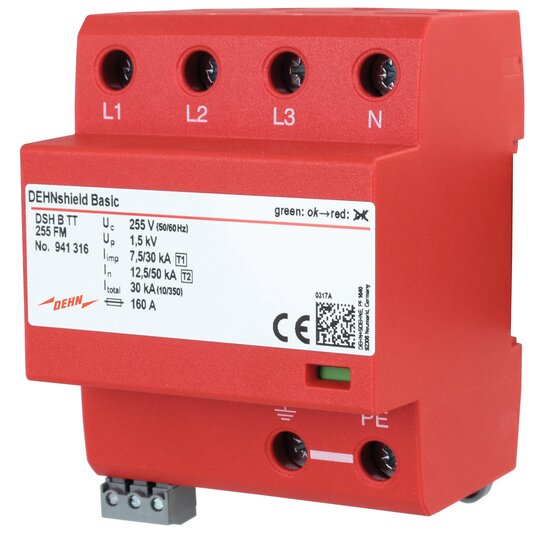

Dehn 941316 DSH B TT 255 FM Anwendungsopt.Kombiableiter DEHNshield
1 Stück

Listenpreis
Art.-Nr.
2031067
EAN
4013364328075
Hersteller-Nr.
941316
DEHA.-Nr.
5187566
eClass.-Nr.
27130808
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Polzahl 4
BlitzstoŽƒstrom (10/350 s)s) 30 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 25 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung true
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage. Defektanzeige Höchste Dauerspannung: 255 V AC Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 30 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH B TT 255 FM Art.-Nr.: 941316 oder gleichwertig.

Dehn 952589 STAK25 Stiftanschlussklemme
zur V-Verdrahtung Ü-schutzgeräten -25qmm
Dehn
Art.-Nr.
2030801
Ihr Nettopreis
Bitte einloggen
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

3009119.pdf

Montageanleitung

Download (Stand: 16.04.2024)

10176285_10176345.pdf

Produktdatenblatt

Download (Stand: 16.04.2024)

10176285_28328043.pdf

Maßzeichnung

Download (Stand: 16.04.2024)

10176285_28328081.pdf

Schaltbild

Download (Stand: 16.04.2024)

Deeplink Produktseite

Download (Stand: 16.04.2024)

REACH-Erklärung

Download (Stand: 16.04.2024)
