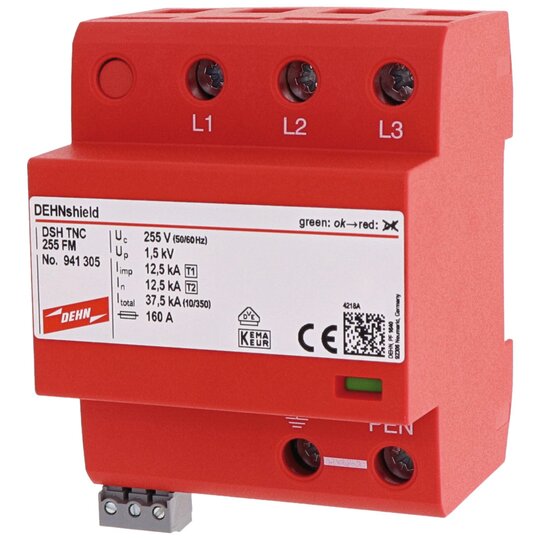

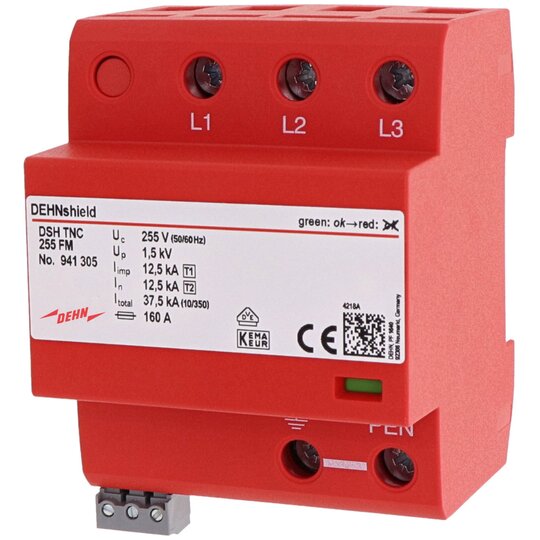

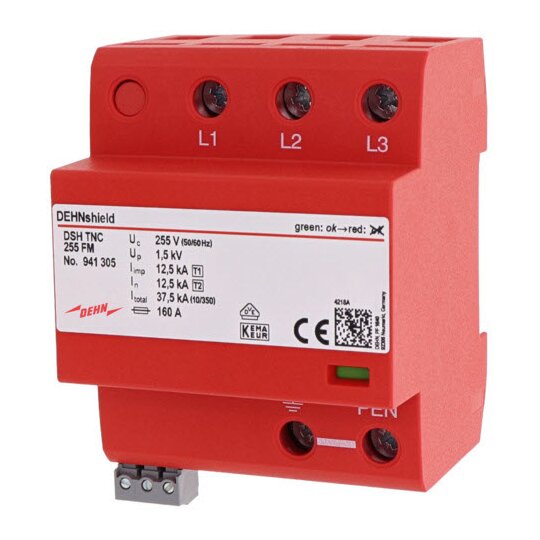

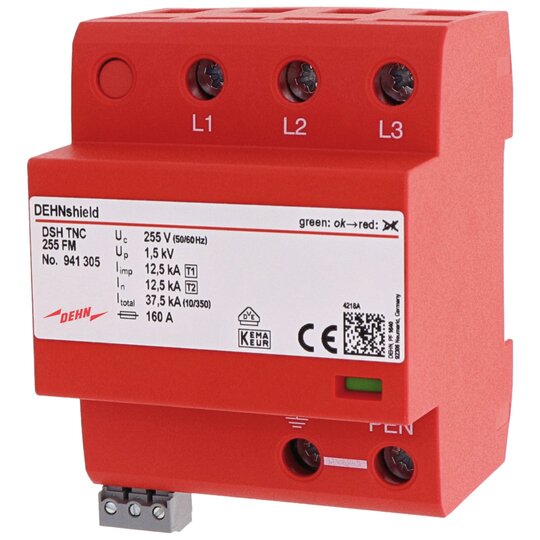

Dehn 941305 DSH TNC 255 FM Kombiableiter
Typ 1+2 für dreiphasige TN-C-Systeme
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2031015
- EAN
- 4013364275317
- Hersteller-Nr.
- 941305
- DEHA.-Nr.
- 4746148
- eClass.-Nr.
- 27130808
- Herstellerlink
- Wunsch-Suchbegriff
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | true |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Polzahl | 3 |
| BlitzstoŽƒstrom (10/350 s)s) | 37,5 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Folgestromlöschfähigkeit | 25 kA |
| Spezifische Energie (W/R) | 352 kJ/Ohm |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Fernsignalisierung | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | false |
| Energetisch koordinierte Schutzwirkung zum Endgerät | true |
| Spannungsschaltende Funkenstreckentechnologie | true |
| Überstromgeschützter Spannungsabgriff | false |
| Schutzart (IP) | IP20 |
Kombi-Ableiter DEHNshield TNC 255 FM 3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme mit Fernmeldekontakt, Breite 4TE Ableiter Typ 1 + Typ 2 nach EN 61643-11 Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen Funkenstrecken-Technologie mit Folgestrombegrenzung Defektanzeige Höchste Dauerspannung: 255 V AC Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 37,5 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH TNC 255 FM Art.-Nr.: 941305 oder gleichwertig.
