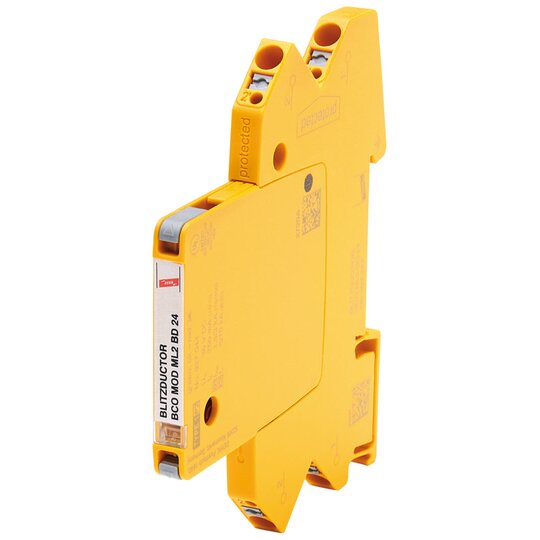

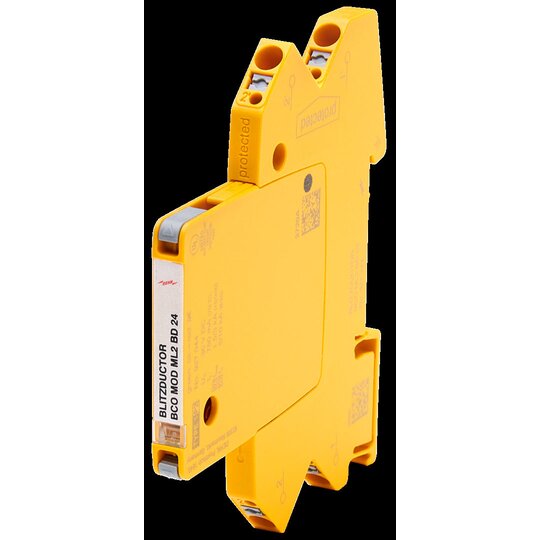

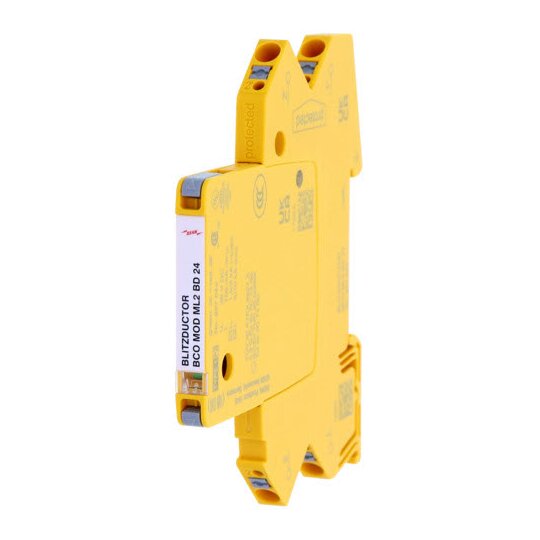

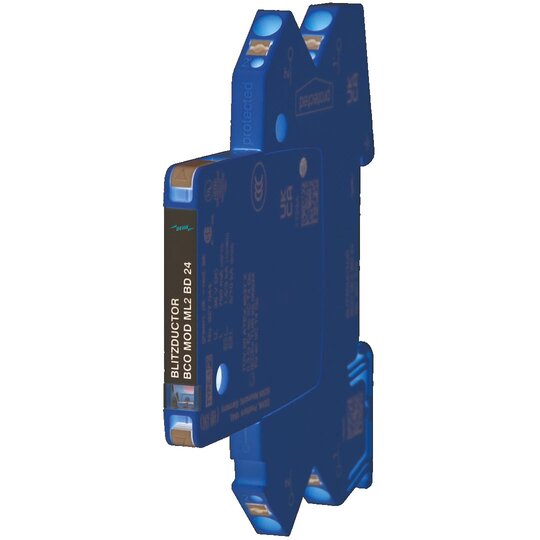

Dehn 927244 BCO ML2 BD 24 Modularer Kombi-Ableiter f.1 Doppelader
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2031210
- EAN
- 4013364405639
- Hersteller-Nr.
- 927244
- DEHA.-Nr.
- 6119993
- eClass.-Nr.
- 27130811
- Herstellerlink
- Wunsch-Suchbegriff
| Nennspannung DC | 24.0 - 24.0 V |
| Höchste Dauerspannung AC | 25,4 V |
| Höchste Dauerspannung DC | 36 V |
| BlitzstoŽƒstrom (10/350 s)s) | 3 kA |
| Nennableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom | 0,75 A |
| Schutzpegel Ader/Ader | 57 V |
| Schutzpegel Ader/Erde | 600 V |
| Grenzfrequenz | 5,8 MHz |
| Montageart | Hutschiene TH35 |
| Anschluss 1 | Push-in-Klemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | false |
| Trennmöglichkeit des Signalkreises | true |
| Anzahl der Leiter (ohne Erde) | 2 |
| Erdung über | Hutschiene |
| Baubreite | 6 mm |
| Schutzart (IP) | IP20 |
Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke. geprüft nach EN/IEC 61643-21 und energetisch koordiniert nach IEC 61643-22 Ableiterklasse Type 1 / P2 Impulskategorie: C1, C2, C3, B2, D1 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 36,0 V DC / 25,4 V AC Nennstrom bei 70°C: 0,75 A C2 Nennableitstoßstrom pro Ader (8/20): 5 kA C2 Nennableitstoßstrom gesamt (8/20): 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA mit Signaltrennung für Wartungszwecke Leitungsanschluss: Push-in Fabrikat: DEHN Typ: BCO ML2 BD 24 Art.-Nr.: 927244 oder gleichwertig.
