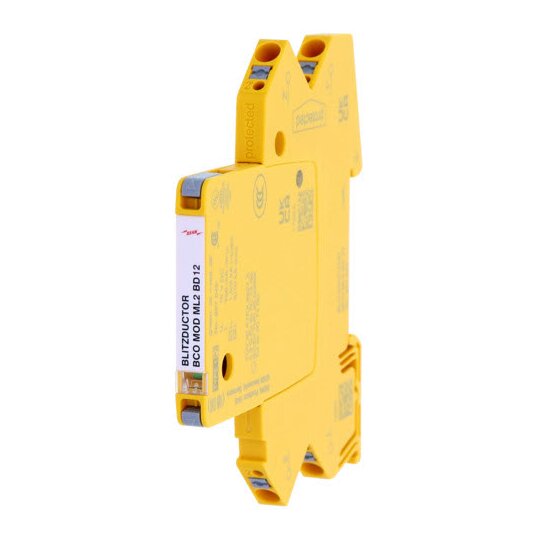

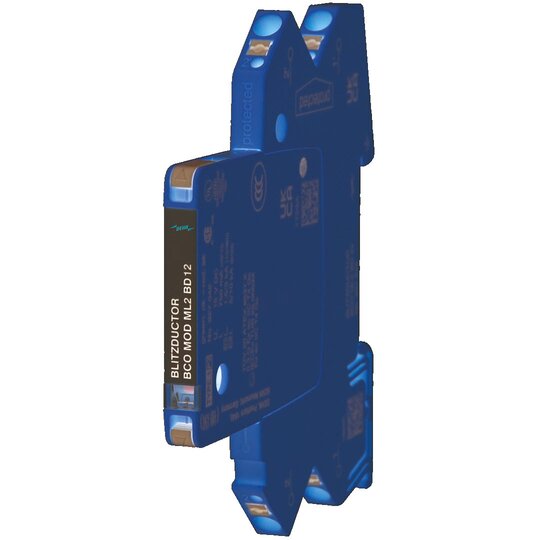

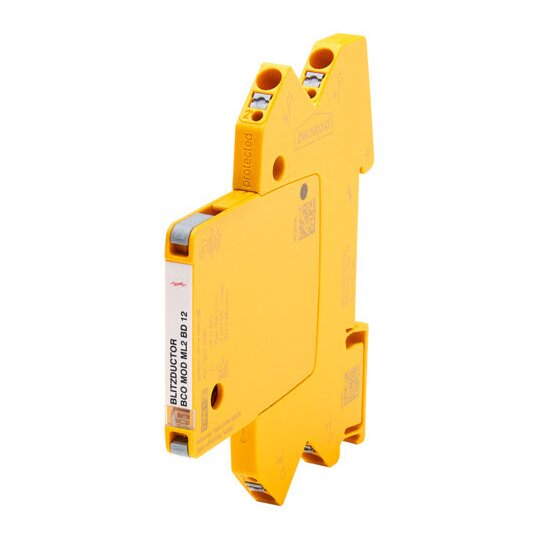

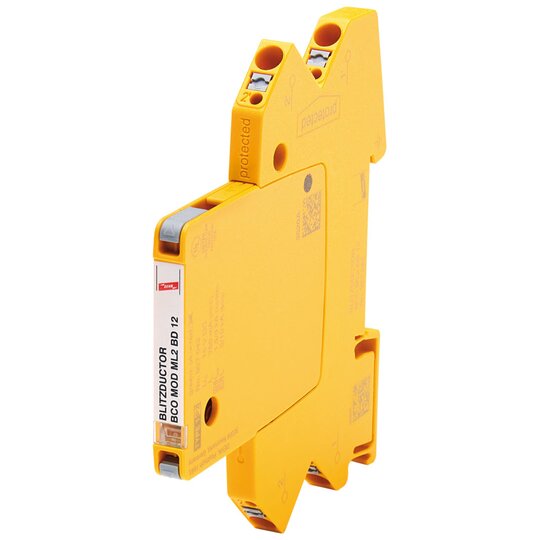

Dehn 927242 BCO ML2 BD 12 Modularer Kombi-Ableiter f.1 Doppelader
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2031209
- EAN
- 4013364405622
- Hersteller-Nr.
- 927242
- DEHA.-Nr.
- 6119992
- eClass.-Nr.
- 27130811
- Herstellerlink
- Wunsch-Suchbegriff
| Nennspannung DC | 12.0 - 12.0 V |
| Höchste Dauerspannung AC | 10,6 V |
| Höchste Dauerspannung DC | 15 V |
| BlitzstoŽƒstrom (10/350 s)s) | 3 kA |
| Nennableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom | 0,75 A |
| Schutzpegel Ader/Ader | 32 V |
| Schutzpegel Ader/Erde | 600 V |
| Grenzfrequenz | 2,6 MHz |
| Montageart | Hutschiene TH35 |
| Anschluss 1 | Push-in-Klemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | false |
| Trennmöglichkeit des Signalkreises | true |
| Anzahl der Leiter (ohne Erde) | 2 |
| Erdung über | Hutschiene |
| Baubreite | 6 mm |
| Schutzart (IP) | IP20 |
Kombi-Ableiter BLITZDUCTORconnect ML2 BD 12 modularer, steckbarer Kombi-Ableiter zum Schutz einer Doppelader erdpotentialfreier symmetrischer Schnittstellen geprüft nach EN/IEC 61643-21 und energetisch koordiniert nach IEC 61643-22 Ableiterklasse Type 1 / P2 Impulskategorie: C1, C2, C3, B2, D1 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 15,0 V DC / 10,6 V AC Nennstrom bei 70°C: 0,75 A C2 Nennableitstoßstrom pro Ader (8/20): 5 kA C2 Nennableitstoßstrom gesamt (8/20): 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA mit Signaltrennung für Wartungszwecke Leitungsanschluss: Push-in Fabrikat: DEHN Typ: BCO ML2 BD 12 Art.-Nr.: 927242 oder gleichwertig.
