Nennspannung DC | 0.0 - 180.0 V |
Höchste Dauerspannung DC | 180 V |
BlitzstoŽƒstrom (10/350 s)s) | 10 kA |
Nennableitstoßstrom (8/20) | 20 kA |
Nennlaststrom | 0,1 A |
Grenzfrequenz | 50 MHz |
Montageart | Aufputz |
Anschluss 1 | Klemme |
Ableiterüberwachung | false |
Mit Fernmeldekontakt | false |
Explosionsgeprüfte Ausführung | false |
Trennmöglichkeit des Signalkreises | false |
Anzahl der Leiter (ohne Erde) | 4 |
Baubreite | 93 mm |
Schutzart (IP) | IP65 |

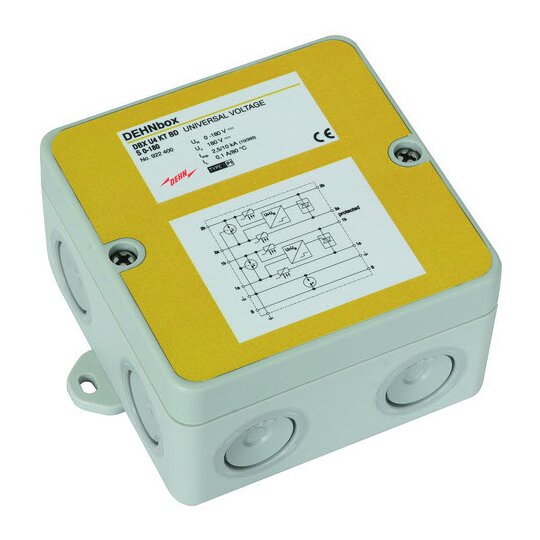

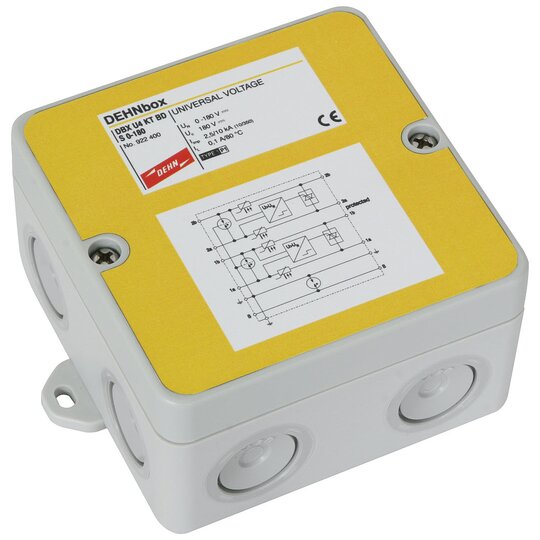

Kompakter Kombi-Ableiter DEHNbox DBX U4 KT BD S 0-180 Universeller Blitz- und Überspannungsableiter, der Ableiterklasse Type 1/P1 mit actiVsense- Technologie zur automatischen Erkennung der Betriebsspannung und optimalen Anpassung des Schutzpegels, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von zwei Doppeladern für symmetrische Schnittstellen mit galvanischer Trennung, wahlweise indirekte oder direkte Schirmerdung. Betriebsspannung UN: 0-180 V Zulässige überlagerte Signalspannung: = +/- 5 V Nennstrom IL (entspr. max. Kurzschlussstrom): 100 mA D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA Fabrikat: DEHN Typ: DBX U4 KT BD S 0-180 Art.-Nr.: 922400 oder gleichwertig.
60687.pdfMontageanleitung
Download
(Stand: 04.05.2024)
|
10179867_10179875.pdfProduktdatenblatt
Download
(Stand: 04.05.2024)
|
10179867_28339836.pdfSchaltbild
Download
(Stand: 04.05.2024)
|
10179867_28339837.pdfMaßzeichnung
Download
(Stand: 04.05.2024)
|
Deeplink Produktseite
Download
(Stand: 04.05.2024)
|
REACH-Erklärung
Download
(Stand: 04.05.2024)
|
