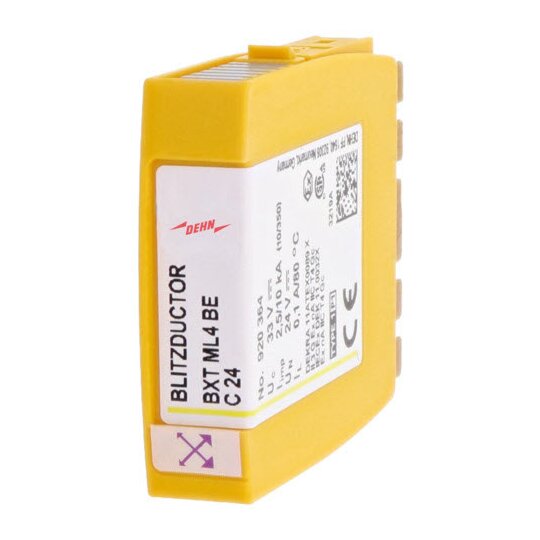

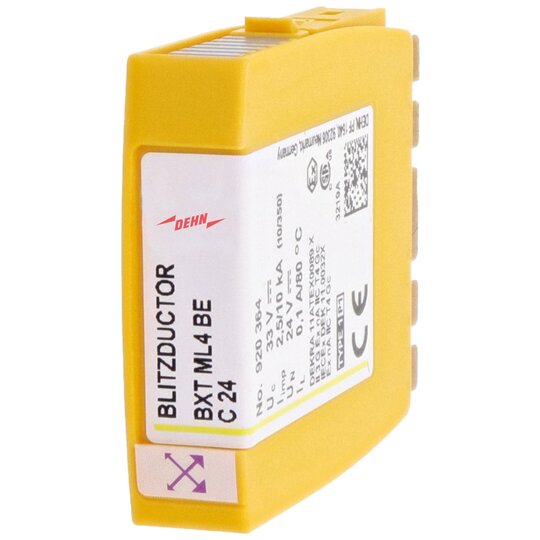

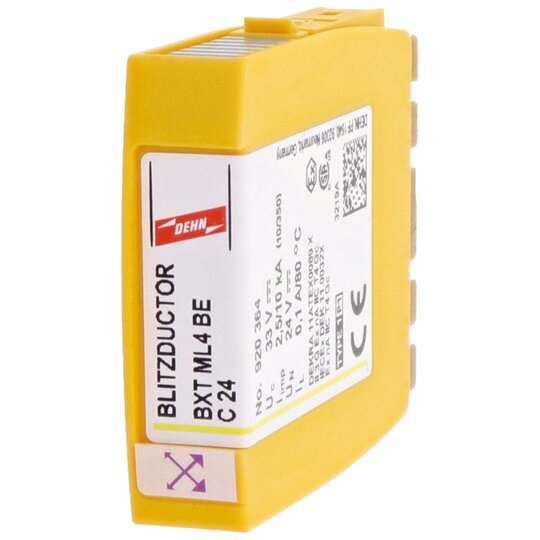

Dehn 920364 BXTML4BEC24 Kombiableiter f.2 Doppeladern BLITZDUCTOR XT LifeCheck
1 Stück

Listenpreis
Art.-Nr.
2030067
EAN
4013364109155
Hersteller-Nr.
920364
DEHA.-Nr.
2348539
eClass.-Nr.
27130811
Herstellerlink
Wunsch-Suchbegriff
Nennspannung DC 24.0 - 24.0 V
Höchste Dauerspannung AC 23,3 V
Höchste Dauerspannung DC 33 V
BlitzstoŽƒstrom (10/350 s)s) 10 kA
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 0,1 A
Schutzpegel Ader/Ader 45 V
Schutzpegel Ader/Erde 45 V
Grenzfrequenz 1,7 MHz
Montageart auf Basiselement
Anschluss 1 Schraubanschlussklemme
Ableiterüberwachung true
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung true
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 4
Erdung über Hutschiene
Baubreite 12 mm
Schutzart (IP) IP20

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BE C 24 Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT, vierpolig, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz symmetrischer Schnittstellen mit Eingangs-Diodenschutzbeschaltung, Stromschleifen und Optokoppler-Eingängen. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 33 V Nennstrom bei 80 °C: 0,1 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BE C 24 Art.-Nr.: 920364 oder gleichwertig.
