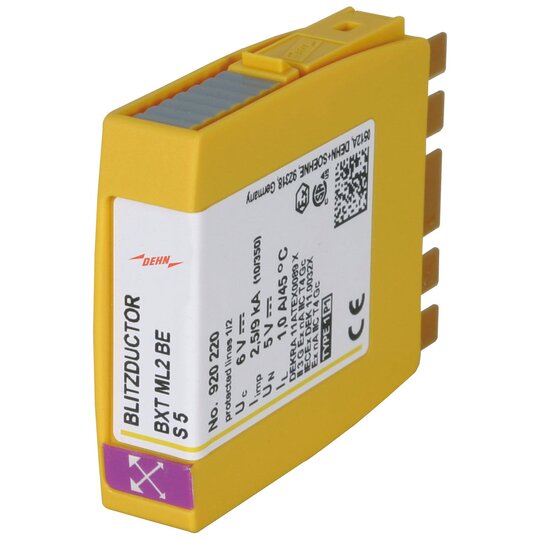

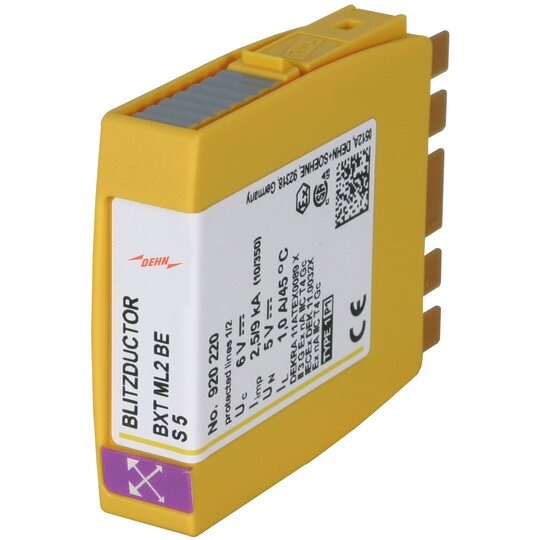

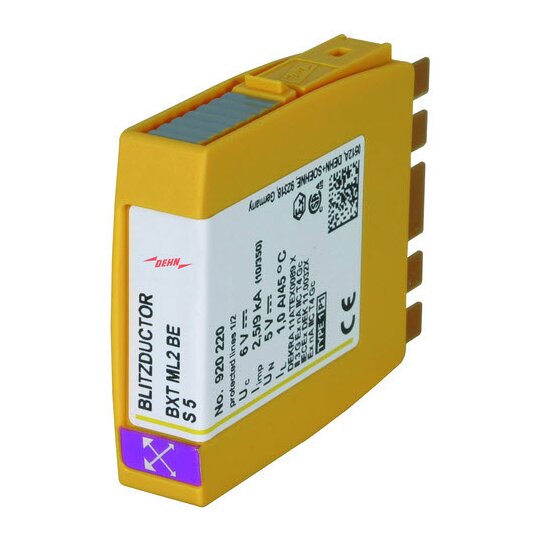

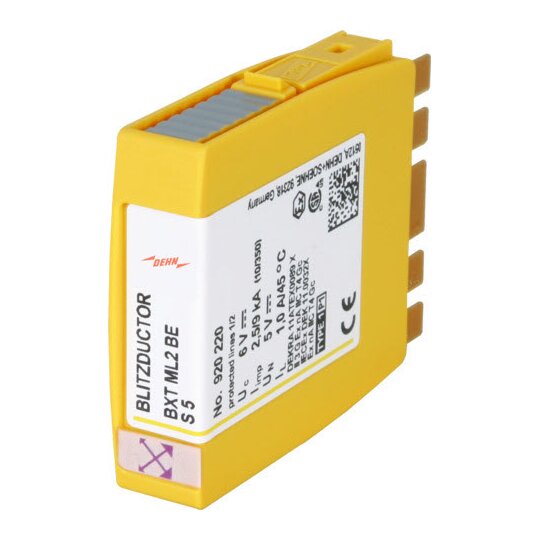

Dehn 920220 BXTML2BES5 Kombiableiter f.2 Einzeladern BLITZDUCTOR XT LifeCheck
1 Stück

Listenpreis
Art.-Nr.
2030512
EAN
4013364118331
Hersteller-Nr.
920220
DEHA.-Nr.
2725553
eClass.-Nr.
27130811
Herstellerlink
Wunsch-Suchbegriff
Nennspannung DC 5.0 - 5.0 V
Höchste Dauerspannung AC 4,2 V
Höchste Dauerspannung DC 6 V
BlitzstoŽƒstrom (10/350 s)s) 9 kA
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 1 A
Schutzpegel Ader/Ader 18 V
Schutzpegel Ader/Erde 9 V
Grenzfrequenz 1 MHz
Montageart auf Basiselement
Anschluss 1 Schraubanschlussklemme
Ableiterüberwachung true
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung true
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über Hutschiene
Baubreite 12 mm
Schutzart (IP) IP20

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BE S 5 Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von 2 Einzeladern, wahlweise indirekte oder direkte Schirmerdung. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 6,0 V Nennstrom bei 45 °C: 1,0 A D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML2 BE S 5 Art.-Nr.: 920220 oder gleichwertig.
