Nennspannung DC | 70.0 - 70.0 V |
Höchste Dauerspannung DC | 75 V |
BlitzstoŽƒstrom (10/350 s)s) | 7 kA |
Nennableitstoßstrom (8/20) | 40 kA |
Nennlaststrom | 12 A |
Schutzpegel Ader/Ader | 350 V |
Schutzpegel Ader/Erde | 350 V |
Grenzfrequenz | 1 MHz |
Montageart | Hutschiene TH35 |
Anschluss 1 | Schraubanschlussklemme |
Ableiterüberwachung | true |
Mit Fernmeldekontakt | true |
Explosionsgeprüfte Ausführung | false |
Trennmöglichkeit des Signalkreises | false |
Anzahl der Leiter (ohne Erde) | 2 |
Erdung über | separater Leiter |
Baubreite | 54 mm |
Schutzart (IP) | IP20 |

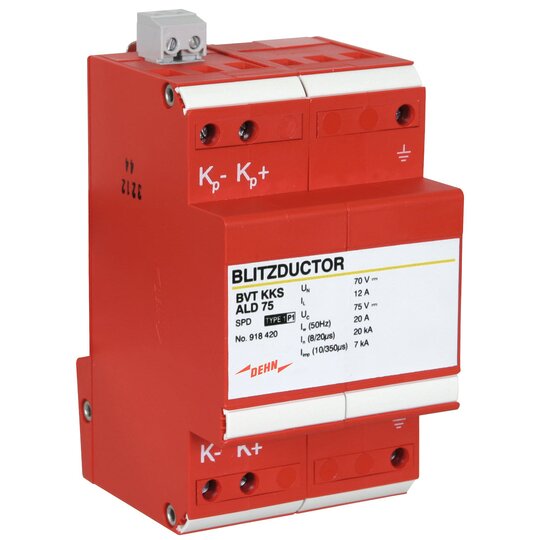

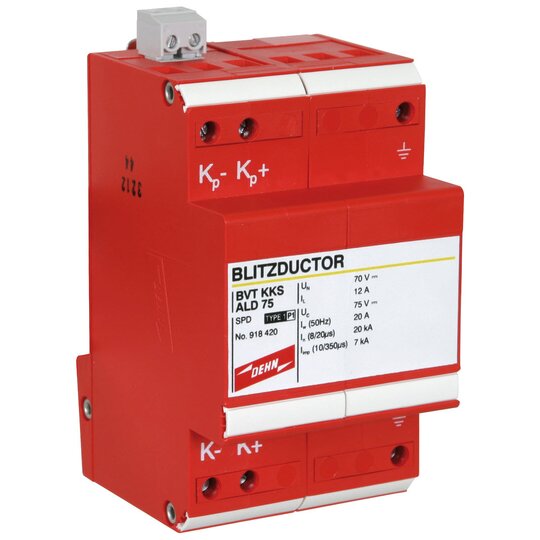

Energetisch koordinierter Kombiableiter zum Schutz des Gleichrichters im Schutzstromkreis (Farbe rot). Steckbarer Fernmeldekontakt (Öffner) für Überlast-Anzeige (Thermoüberwachung der Varistoren). Einbau im Stahlblechgehäuse empfohlen. Durch kapazitive Steuerung wird eine niedrige Impuls-Ansprechspannung erreicht. Anlagen, mit Fernmeldekontakt, Anschluss über Schraubklemmen, 2-polig, Baubreite 3 TE Höchste Dauerspannung DC: 75 V Nennstrom: 12 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 40 kA Fabrikat: DEHN Typ: BVT KKS ALD 75 Art.-Nr.: 918420 oder gleichwertig.
