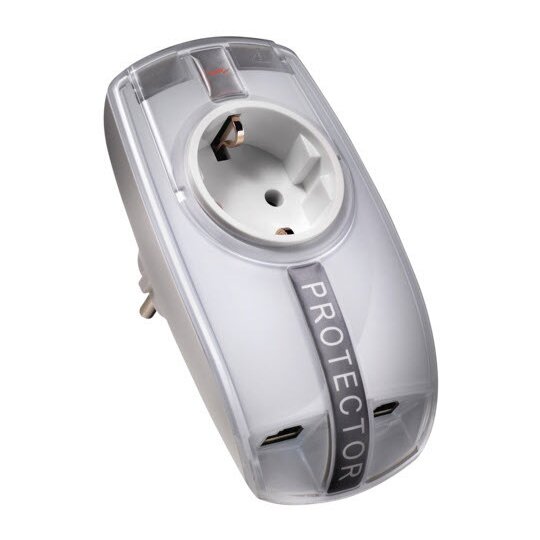

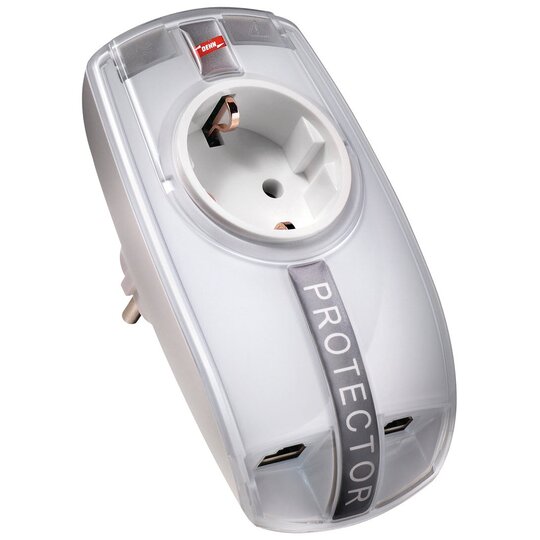

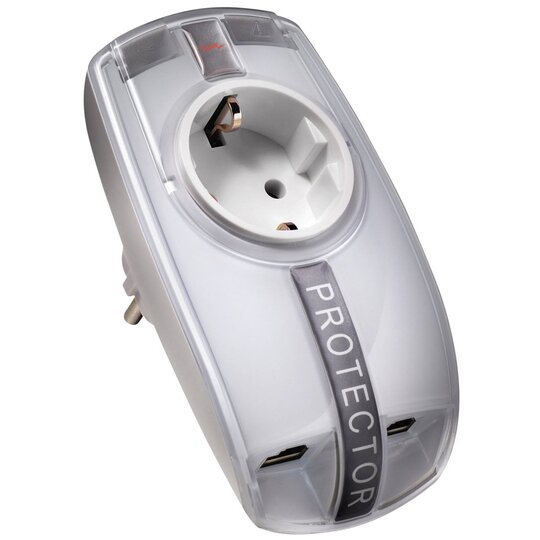

Dehn 909321 DPRO230LAN100 Überspannungs- ableiter DEHNprotector Kombiadapter
1 Stück

Listenpreis
Art.-Nr.
2030823
EAN
4013364126152
Hersteller-Nr.
909321
DEHA.-Nr.
3013186
eClass.-Nr.
27130810
Herstellerlink
Wunsch-Suchbegriff
Montageart Direktmontage
Nennspannung AC 230 V
Höchste Dauerspannung AC 255 V
Nennlaststrom 16 A
Nennableitstoßstrom (8/20) 5 kA
Gesamtableitstoßstrom (8/20) 5 kA
Anschluss (Informationstechnik) RJ45
Schutzpegel L-N 1,25 kV
Schutzpegel L-PE/N-PE 1,5 kV
Signal-Höchste Dauerspannung DC 58 V
Signal-Nennableitstoßstrom (8/20) 10 kA
Signal-Schutzpegel Ader/Erde 0,5 kV
Signal-Schutzpegel Ader/Ader 0,09 kV
Signal-Grenzfrequenz 120 MHz
Signalisierung am Gerät optisch
Mit Fernmeldekontakt false

Kombinierter Überspannungsschutz für Energieseite und Dateneingang zum Schutz von LAN Komponenten. Schutzschaltung aller Aderpaare für Ethernetpinbelegung. Erfüllt die Anforderungen für Channel Class D nach EN 50173. Mit optischer Betriebs- und Defektanzeige und integrierter Kindersicherung.tzbeschaltung mit integrierter Überachungseinrichtung und optischer Betriebs- und Defekt- anzeige. Energieseite: Typ 3 Datenseite: Type 2/P1 Anschluss Eingang / Ausgang: RJ45 Buchse geschirmt / RJ45 Buchse geschirmt Belegung: 1/2, 3/6, 4/5, 7/8 Fabrikat: DEHN Typ: DPRO 230 LAN100 Art.-Nr.: 909321 oder gleichwertig.
