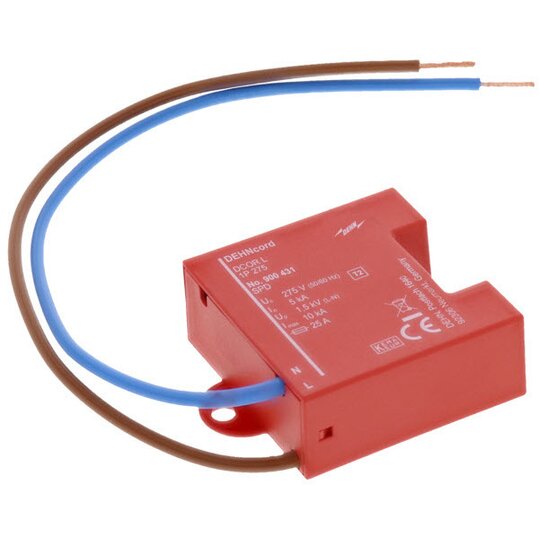

Dehn 900431 DCOR L 1P 275 Überspannungs- ableiter Typ 2 DEHNcord 1-pol
1 Stück

Listenpreis
Art.-Nr.
2030990
EAN
4013364157293
Hersteller-Nr.
900431
DEHA.-Nr.
4096198
eClass.-Nr.
27130805
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 5 kA
Max. Ableitstoßstrom (8/20) 10 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel L-N 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 25 A
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Direktmontage
Baugröße sonstige
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNcord L 1P 275 Einpoliger Überspannungs-Ableiter für alle 230 V-Installationssysteme Ableiter Typ 2 nach EN 61643-11 zum Einsatz in Kabelkanalsystemen, Unterflursystemen und Geräteeinbaudosen Defektanzeige Höchste Dauerspannung: 275 V ac Schutzpegel: <,= 1,5 kV Nennableitstoßstrom: 5 kA Max. netzseitiger Überstromschutz: 25 A gG oder B/C 16 A Energetische Koordination nach DIN EN 62 305-4 Ableitern der Red/Line-Familie Fabrikat: DEHN Typ: DCOR L 1P 275 Art.-Nr.: 900431 oder gleichwertig.
