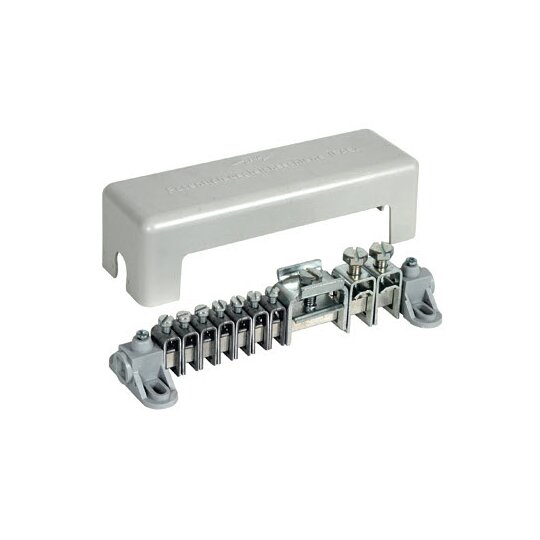

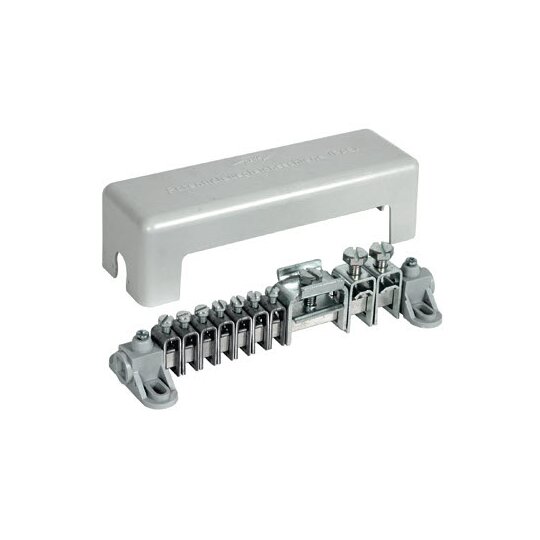

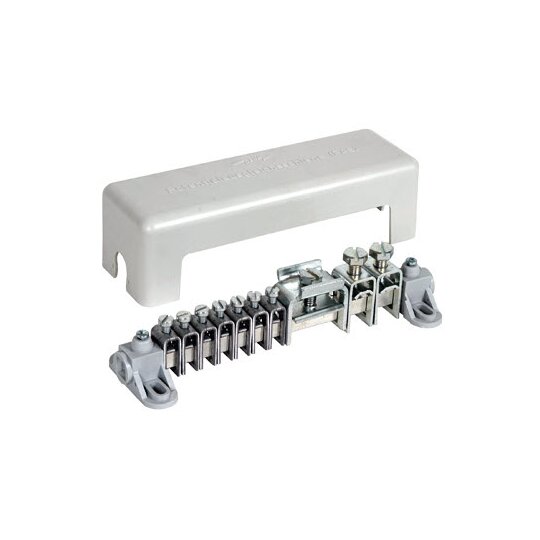

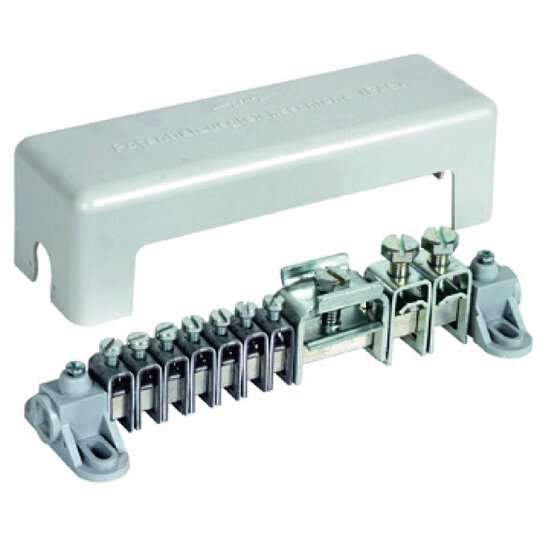

Dehn 563040 PASAHRK7X252X8.101XFL40 Potentialausgleichschiene

Hersteller-Nr. 563040 1366202
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2031184
EAN
4013364082861
DEHA.-Nr.
3733783
eClass.-Nr.
27140307
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bauform Aufbau modular
Ausführung mit Abdeckhaube
Isolator false
Explosionsgeprüfte Ausführung false
Höhe 60 mm
Breite 65 mm
Länge 200 mm
Anzahl der Anschlüsse Flachleiter bis 40 mm 1
Anzahl der Anschlüsse Leitung bis 25 mm starr 7
Anzahl der Anschlüsse Leitung bis 95 mm starr 2
Werkstoff der Kontaktschiene Messing
Oberfläche der Kontaktschiene galvanisch verzinnt
Werkstoff der Klemme Stahl
Oberfläche der Klemme galvanisch/elektrolytisch verzinkt

Potentialausgleichsschiene R15 Ausführung D Potentialausgleichsschienen R15, mit Reihenklemmensystem für den Hauptpotentialausgleich nach DIN VDE 0100 Teil 410/540 und den Blitzschutz- Potentialausgleich nach EN 62305 Anschluss (ein- / mehrdrähtig): 7x 2,5-25 mm2 Anschluss Rd (ein- / mehrdrähtig / Seil): 2x 8-10 mm oder 16-95 mm2 Anschluss Fl: 1x -40 x 5 mm Klemmschiene: Ms/gal Sn Querschnitt: 100 mm2 Befestigung: [4x] 6 x 12 mm Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: PAS AH RK 7X25 2X8.10 1XFL40 Art.-Nr.: 563040 oder gleichwertig.

12354425_34985843.pdf

Maßzeichnung

Download (Stand: 05.05.2025)

3016562.pdf

Montageanleitung

Download (Stand: 05.05.2025)

12354425_12354483.pdf

Produktdatenblatt

Download (Stand: 05.05.2025)

Deeplink Produktseite

Download (Stand: 05.05.2025)

REACH-Erklärung

Download (Stand: 05.05.2025)
