| Bauform |
Aufbau modular |
| Ausführung |
ohne Abdeckhaube |
| Isolator |
true |
| Explosionsgeprüfte Ausführung |
true |
| Höhe |
50 mm |
| Breite |
140 mm |
| Länge |
522 mm |
| Anzahl der Anschlüsse Leitung bis 95 mm starr |
11 |
| Werkstoff der Kontaktschiene |
Edelstahl 304 (V2A) |
| Oberfläche der Kontaktschiene |
unbehandelt |
| Werkstoff der Klemme |
Edelstahl 304 (V2A) |
| Oberfläche der Klemme |
unbehandelt |

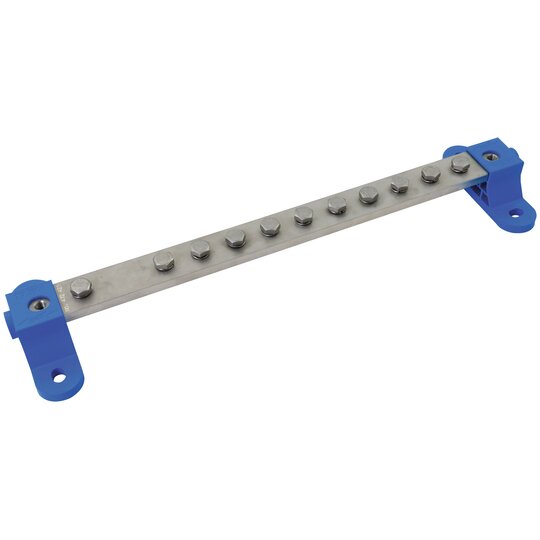

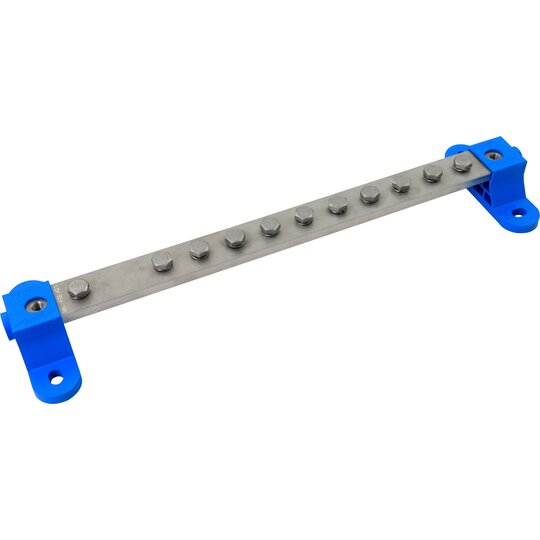

Zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX 11AP M10 V2A Einbindung metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2, Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Blitzstoßstrom (10/350 µs) Cu 16 - 95 mm²: 1HExIIC 100 kA (zündfunkenfrei) T4 Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 16mm²: 750 A / T4 Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 95mm²: 3,1 kA / T4 Max. Oberflächentemperatur T4: 135 °C Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Schiene: 500 x 40 x 10 mm Abmessung: 522 x 140 x 101 mm Anschlüsse: 11 Kabelschuh (M10 x 20 mm mit Federring) PA-Schiene/Schrauben/Federring: NIRO, Werkstoff-Nr. : 1.4301 / 1.4303 Isolator: Polyamid, halogenfrei blau, UV-stabilisiert Normenbezug: DIN EN 62561-1 / CLC 50703-2 Fabrikat: DEHN
12354876_34987319.pdf
Maßzeichnung
|
3016466.pdf
Montageanleitung
|
12354876_12354890.pdf
Produktdatenblatt
|
|
|
