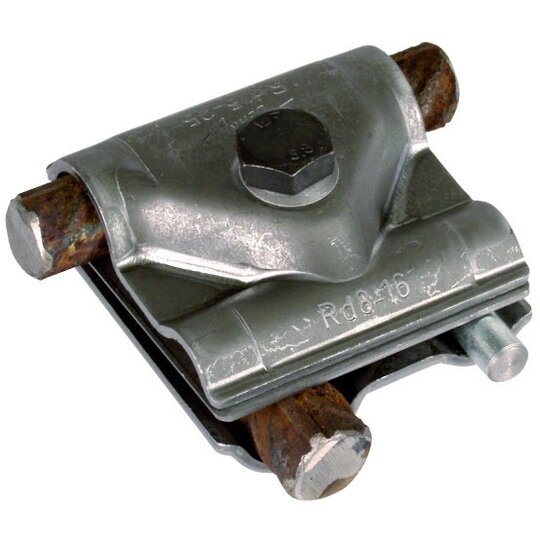

Dehn 308040 MAMVK 8.16 15.25 STBL Maxi-MV-Klemme f.Rd 8-16 / 15-25

Hersteller-Nr. 308040 2351828
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2031198
EAN
4013364055902
DEHA.-Nr.
0122489
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Art des Verbinders T-/Kreuz-/Parallel-Verbinder
Rundleiterdurchmesser Leiter 1 8.0 - 16.0 mm
Rundleiterdurchmesser Leiter 2 15.0 - 25.0 mm
Werkstoff Stahl
Oberfläche unbehandelt
Art der Befestigungsschrauben Sechskantschraube
BlitzstromtragfŽñhigkeit (10/350 s)s) 100 kA

Maxi-MehrzweckVerbindungs-Klemme nach DIN EN 62561-1, zur universellen Verwendung als Kreuz-, T- und Parallelklemme für den Anschluss von Bewehrungseisen. Ausführung dreiteilig mit Sechskantschraube und Gewinde im Unterteil.ungen Werkstoff Klemme: St/blank Klemmbereich Rd: 8-16 / 15-25 mm Materialstärke: 3,0 / 2,0 mm Werkstoff Schraube: St/blank Normenbezug: DIN EN 62561-1 Kurzschlussstrom (AC 50 Hz / DC): 10,2 kA Zulassung: UL 467 Fabrikat: DEHN Typ: MAMVK 8.16 15.25 STBL Art.-Nr.: 308040 oder gleichwertig.

12350023_34967560.pdf

Maßzeichnung

Download (Stand: 05.05.2025)

3014657.pdf

Montageanleitung

Download (Stand: 05.05.2025)

12350023_12350027.pdf

Produktdatenblatt

Download (Stand: 05.05.2025)
