| Ausführung |
Verbindungskasten |
| Max. Leiterquerschnitt |
4 qmm |
| Bestückung |
Steckklemme |
| Form |
quadratisch |
| Montageart |
universal |
| Montage im Erdreich |
true |
| Montage unter Wasser |
false |
| Für Rohrdurchmesser |
sonstige |
| Einführung von hinten |
false |

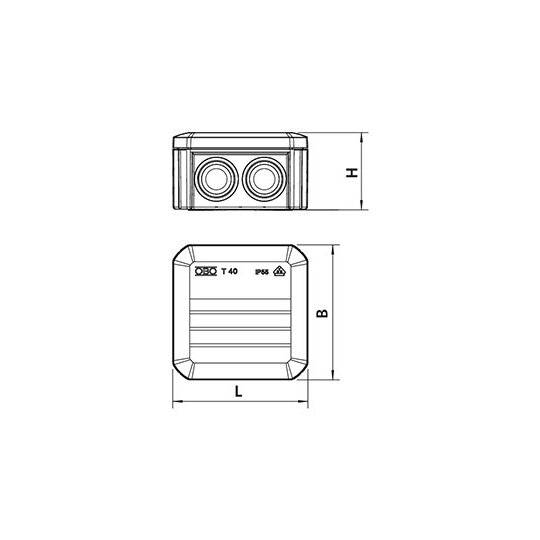

| Länge |
90 mm |
| Breite |
90 mm |
| Tiefe |
52 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
7 |
| Art der Gehäusedurchführung |
Dichtmembran |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
sonstige |
| Farbe |
grau |
| Schutzart (IP) |
IP68 |
| Schutzart (NEMA) |
6P |
| Ausführung Deckel |
sonstige |
| Transparenter Deckel |
false |
| Deckelbefestigung |
aufrastend |
| Vergießbar |
true |
| Vergussmasse mitgeliefert |
true |
| Plombierbar |
false |
| Bemessungsisolationsspannung Ui |
500 V |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Witterungsbeständig |
true |
| Explosionsgeprüfte Ausführung |
false |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |

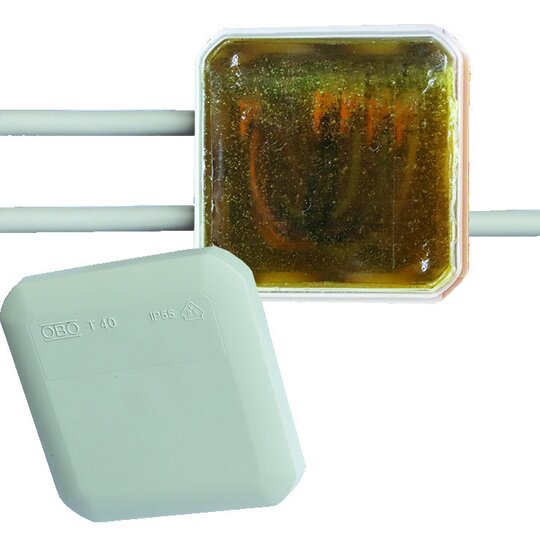

Die Universal Box CG kombiniert die Vorteile einer Verbindungs- und Abzweigdose mit denen einer professionellen Gießharzgarnitur. Sie ist universell verwendbar zur Realisierung komplexer elektrischer Verbindungen auf engstem Raum. Das System garantiert dauerhaften Schutz vor Feuchtigkeit und schließt Kondenswasserbildung komplett aus.
