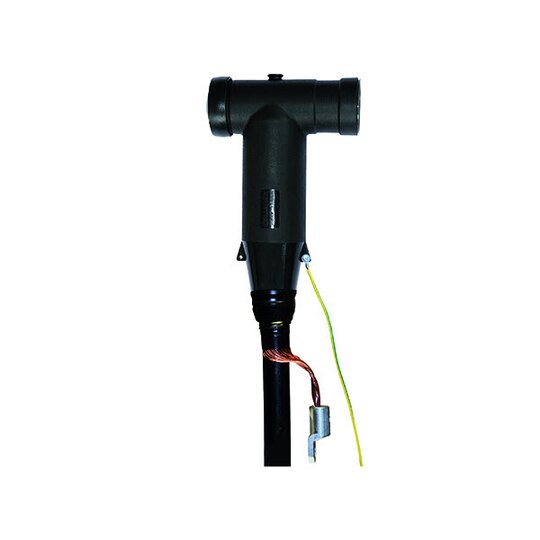

Cellpack CTS/1250A/36kV/400-630/ EGA/M12/KS T-Steckanschluss 309284
1 Stück

Listenpreis
Art.-Nr.
1642164
EAN
4010311158242
Hersteller-Nr.
309284
DEHA.-Nr.
4207916
eClass.-Nr.
27400190
Herstellerlink
Wunsch-Suchbegriff
Geeignet für Innenräume true
Geeignet für Außengebrauch false
Bemessungsspannung U0/U (Um) 19/33 (36) kV
Nennstrom nach EN 50180/EN 50181 D (1250 A)
Art des Steckverbinders T-Verbinder
Anschlussart Leiter Schraubanschluss
Geeignet für Aderanzahl 1
Geschirmt true
Kabelschuh mitgeliefert true
Nennquerschnitt 400 - 630 qmm
Erdungsseillänge 0,7 m

Die schraubbaren Cellplux Kabelsteckanschlüsse CTS eignen sich für den Anschluss von allen kunststoffisolierten Einleiterkabeln (PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) sowie Schirmgestaltungen (Draht- oder Bandschirm) an Schaltanlagen und Transformatoren fu¨r maximale Netzspannung bis 36 kV mit Gera¨testeckanschlüssen fu¨r Außenkonus-Systeme Typ C nach EN 50180 und EN 50181.

CEP0124_ARTNR_309284.PDF

Maßzeichnung

Download (Stand: 07.05.2024)

ROHS_DE_2022.PDF

RoHS-Erklärung

Download (Stand: 07.05.2024)

SDS_N4_GM1_DE-DE_6-0-0_BBC-CELLPACK.PDF

Sicherheitsdatenblatt

Download (Stand: 07.05.2024)

REACH_DE_2023.PDF

REACH-Erklärung

Download (Stand: 07.05.2024)

TD_CTS-1250A_309284_CELLPACK_DE.PDF

Produktdatenblatt

Download (Stand: 07.05.2024)

Deeplink Produktseite

Download (Stand: 07.05.2024)
