CAF6-02K Hilfsschalter m. Schraubanschl.
GJL1201330R0009
10 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2759928
- EAN
- 4013614148354
- Hersteller-Nr.
- GJL1201330R0009
- DEHA.-Nr.
- 1925562
- eClass.-Nr.
- 27371302
- Herstellerlink
- Wunsch-Suchbegriff
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Fehlersignalschalter | 0 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausführung | aufsteckbar |
| Montageart | Frontbefestigung |
| Fassung | ohne |

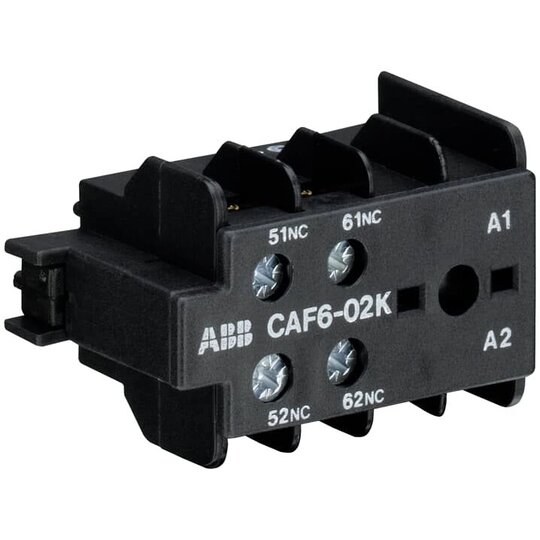

Der 2-polige Hilfskontaktblock CAF6-02K mit 2Ö eignet sich zum frontseitigen Aufschrauben an Kleinhilfsschütze K6 und KC6 mit Schraubanschluß. Der seitliche CA6 und der frontseitige CAF6 dürfen nicht gleichzeitig installiert sein.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Anschlussart: SchraubklemmeAnzahl Pole: 2Anzahl Hilfskontakte Öffner: 2Anzahl Hilfskontakte Schließer: 0Bemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 250 V DCBemessungsbetriebsstrom AC-15: (24 V) 4 A, (240 V) 4 A, (500 V) 2 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 1,5 A, (110 V) 0,4 A, (220 / 240 V) 0,04 ABemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DCBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: K6, KC6Montageart: Frontmontage am SchützSchutzart: IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,27 W
