| IEC-Stromstärke |
125 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
gerade |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

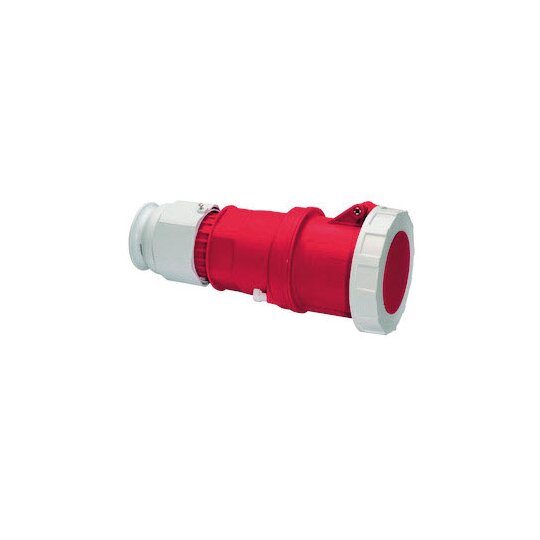

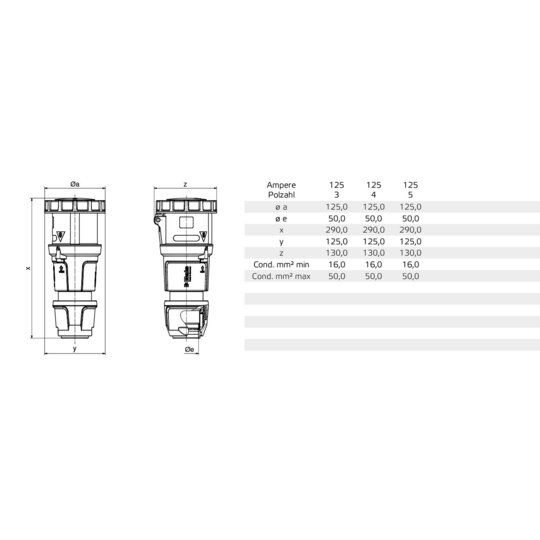

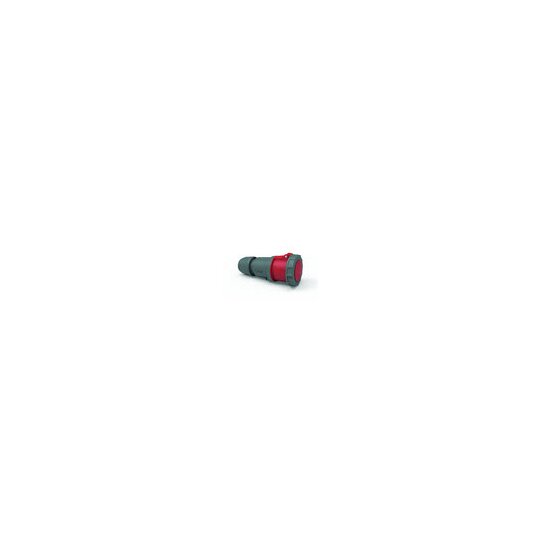

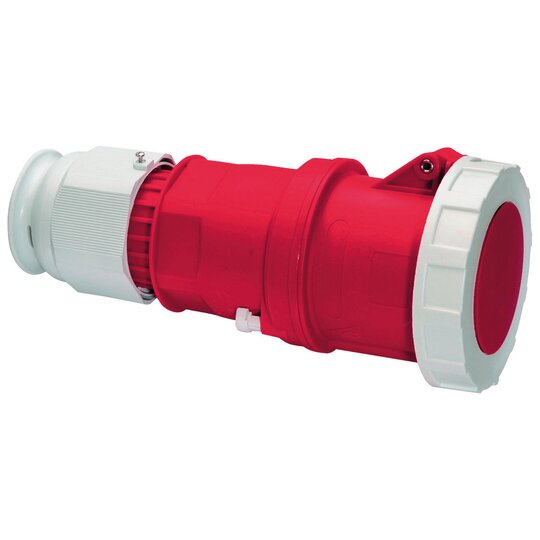

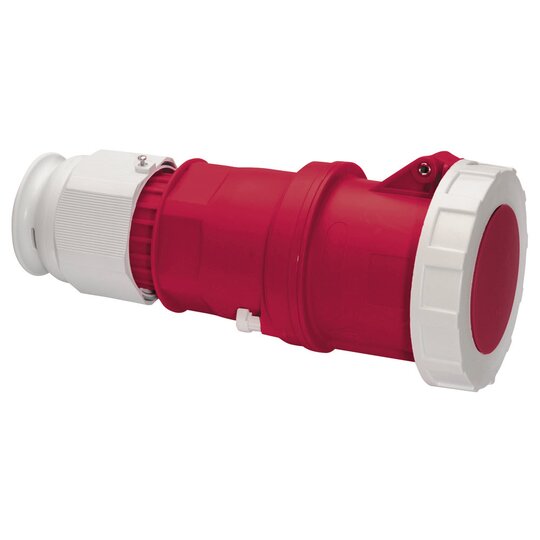

Kupplung TE 125A 4p (3P+PE) 400V (380 - 415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 50,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Klappdeckel rot RAL 3000, Kragen rot RAL 3000, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012 Gerätehöhe: 295 mm, Gerätebreite: 125 mm, Gerätetiefe: 128 mm Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 26mm bis max. Durchmesser 50mm, Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung
