| IEC-Stromstärke |
63 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
gerade |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

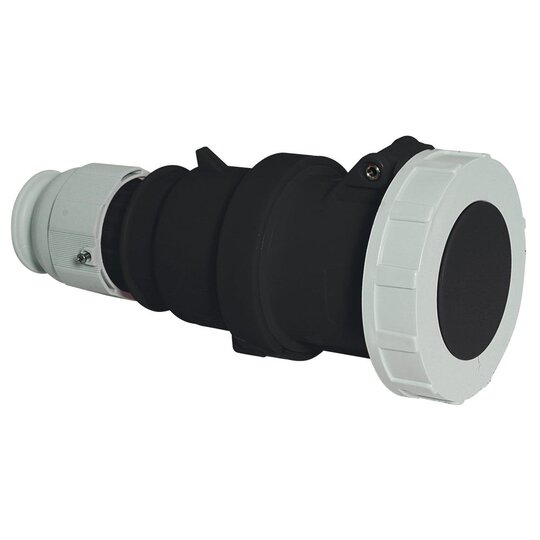

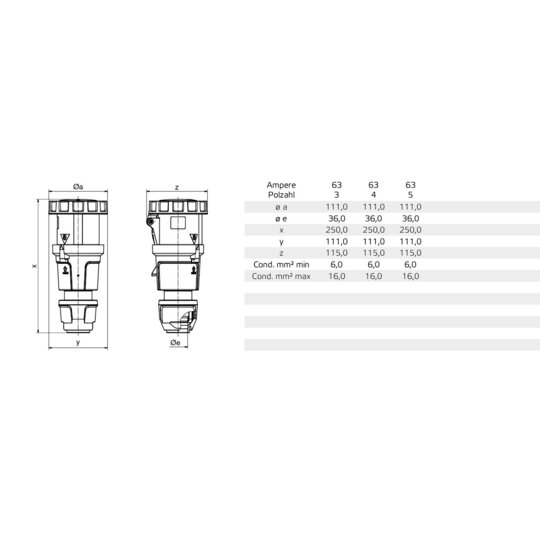

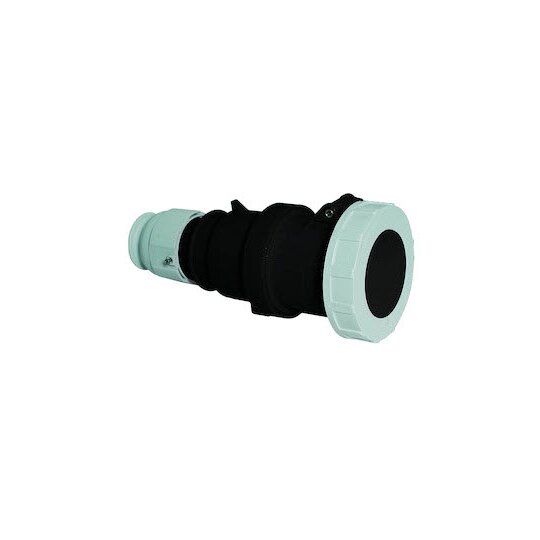

Kupplung TE 63A 4p (3P+PE) 500V (480 - 500V~) 7h IP67 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 16,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Klappdeckel schwarz RAL 9005, Kragen schwarz RAL 9005, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012 Gerätehöhe: 251 mm, Gerätebreite: 110 mm, Gerätetiefe: 115 mm Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Mit MULTI-GRIP Kabelverschraubung und integrierter Zugentlastung, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen ist nur mittels Schraubendreher möglich ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich
