| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
Anbaugerätestecker |
| Phasenwender |
true |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

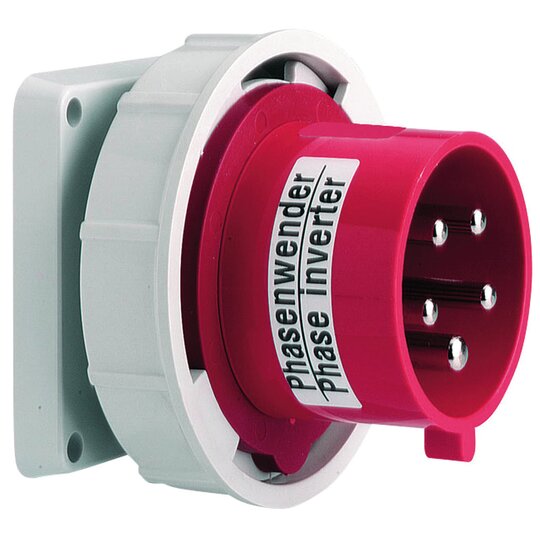

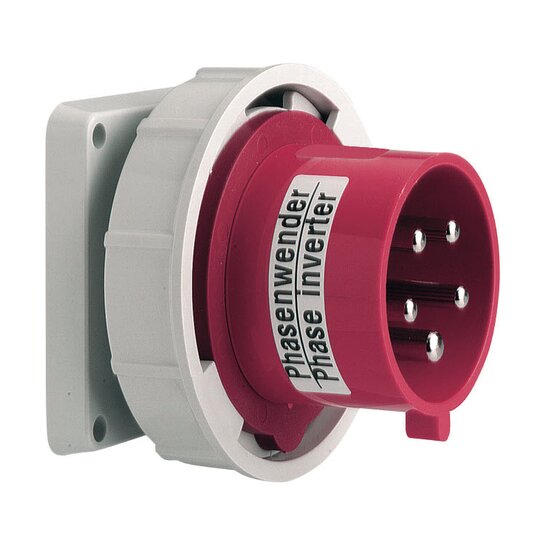

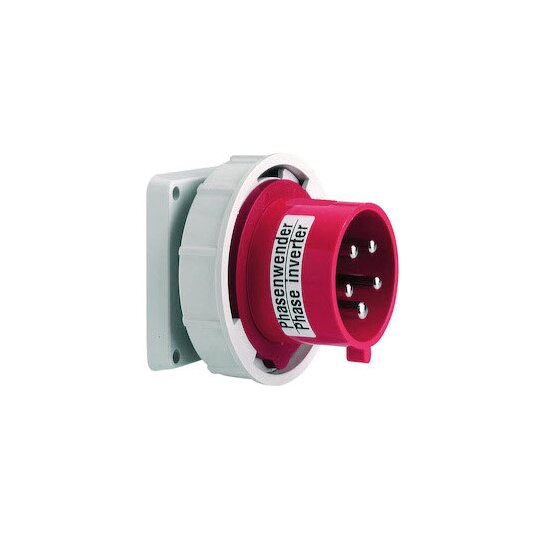

Phasenwender TE als Anbaugerätestecker, gerade 16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 2,5 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: sonstige Gerätefarbe: Bajonettring grau RAL 7035, Gehäuse grau RAL 7035, Kragen rot RAL 3000 Gerätehöhe: 86,5 mm, Gerätebreite: 86,5 mm, Gerätetiefe: 77 mm Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm Sonstige technische Eigenschaften: Bei Anwendung dieses Gerätesteckers ist eine Haltenase vorzusehen
